HIOKI LR8101/LR8102 数据采集仪
适用于系统集成，可扩展模块的数据采集仪。根据测量系统灵活扩展测量模块；一台数据采集仪（主机）最多可连接 10 个测量模块；通过LR8102主机之间的同步采样，支持通道扩展和实时高速数据传输。
申请服务
适用于系统集成，可扩展模块的数据采集仪
LR8101/LR8102 数据采集仪概要
- 根据测量系统灵活扩展测量模块
- 一台数据采集仪（主机）最多可连接 10 个测量模块
- 通过LR8102主机之间的同步采样，支持通道扩展和实时高速数据传输
非常适合测量系统的数据采集仪
在高效能源利用和电动出行（E-Mobility）技术不断进步的背景下，测量系统也需要做很多工作。
HIOKI 数据采集仪提供的解决方案可确保高压系统的安全、支持大量测量通道、将数据与上位系统连接起来等，从而将测量系统面临的挑战转化为优势。

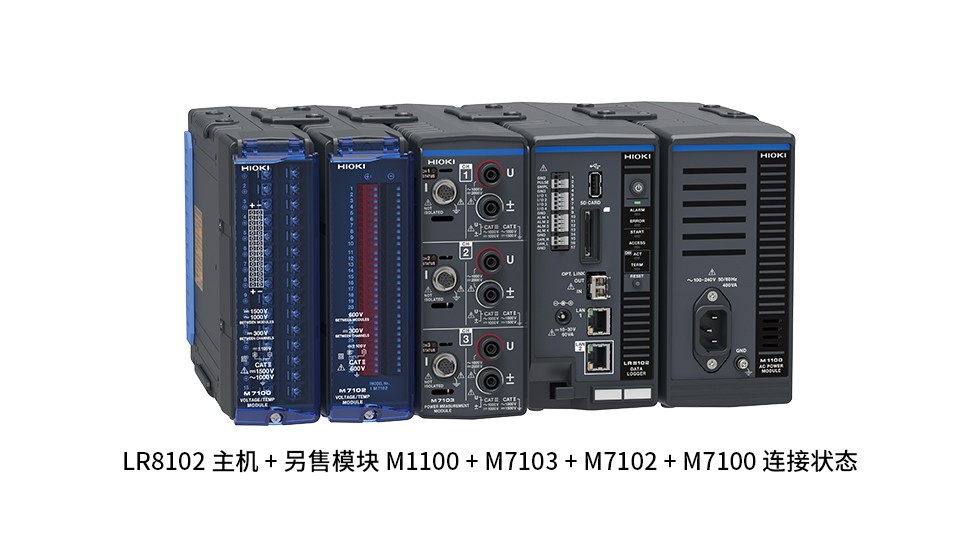

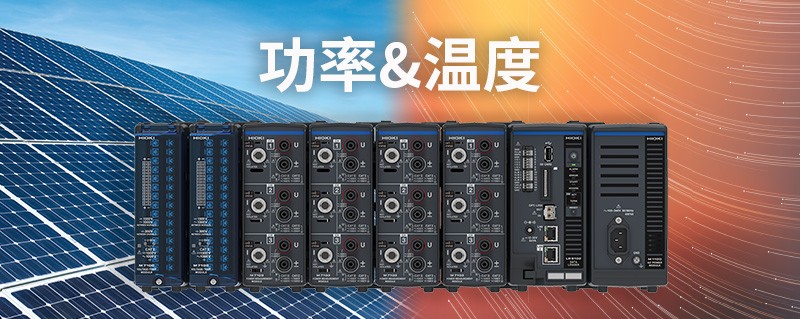

模块型数据采集仪系统:多功能性和高精度的融合
这款全新数据采集仪系统可对应多通道和高压化，同时保持功率分析仪级别的高精度。它非常适合系统集成，也是评估节能产品的理想之选。
该系统集成了高精度的功率和温度测量，提供有关温度、功耗和功率转换效率的全面数据。
主要特点：
- 高精度:在高电压、高电流、高功率测量方面，精度可媲美功率分析仪
- 可扩展性和多功能性:电压和温度可达3000通道，功率测量可达120通道
- 速度快:数据更新间隔仅5 ms
- 高精度电流传感器:可测量高达2000A的电流
高精度、紧凑型光伏逆变器检测系统【用于光伏逆变器生产线】
在光伏逆变器中，组串式逆变器越来越多地用于更高的电压和更多的输入/输出系统，以提高能源运行效率。生产线必须能够支持高电压，具备可扩展性从而应对测量点
数量的增加，并且为检查设备节省空间。M7103就是为满足这些要求而开发的。
适用于光伏逆变器生产线的模块式功率测量仪器
| 模块 | 功率测量模块 M7103 |
| 对地最大额定电压 | DC 1000 V, AC 1000 V (CAT III) DC 1500 V, AC 1000 V (CAT II) |
| 测量量程 | 电压: 6 V ～ 1500 V (8档量程) 电流: 40 mA ～ 2000 A (6档量程、取决于传感器) |
| 通道数 | 3ch/台 |
| 采样速度 | 最快 5 ms |
使用 M7103 时，需要 M1100 交流电源模块（需单独购买）。
安全测量高压电池包各个电芯的电压和总电压【电池充放电测试】
电池包由许多串联的电芯组成。电芯特性的偏差会导致整个电池包性能下降，因此了解每个电芯的电压及温度的变化非常重要。
另外，在充放电测试中，可以同步测量总电压·总电流与各电池的电压·温度，得以全面地评价电池包的整体特性。
另一方面，电动汽车电池的电压越来越高。 在实际使用中，电池电压从400V发展到800V，因此，为了在此类高压电池包的充放电测试中安全测量电芯的电压及温度，测量仪器的对地电压和模块之间的电压变得尤为重要。
适用于电池包的叠层电芯电压测量、电芯产线的充放电测试的模块
| 模块 | 电压/温度模块M7100 | 电压/温度模块M7102 |
| 电池包 | 适用于600 V～1500 V | 适用于600 V以下 |
| 对地最大额定电压 | DC 1500 V, AC 1000 V (CAT II) | DC 600 V, AC 600 V (CAT II) |
| 模块之间最大额定电压 | DC 1500 V, AC 1000 V | DC 600 V, AC 600 V |
| 最大通道数 | 15通道/个 | 30通道/个 |
| 采样速度 | 最快5 ms | 最快10 ms |
| 更多详情 | 点击此处查看M7100详情 | 点击此处查看M7102详情 |
功率测量模块用于测量系统的总电压和总电流：点击此处查看 M7103详情
适用于电池充放电测试的解决方案
详细说明了配置示例、产品优势、选型指南等。

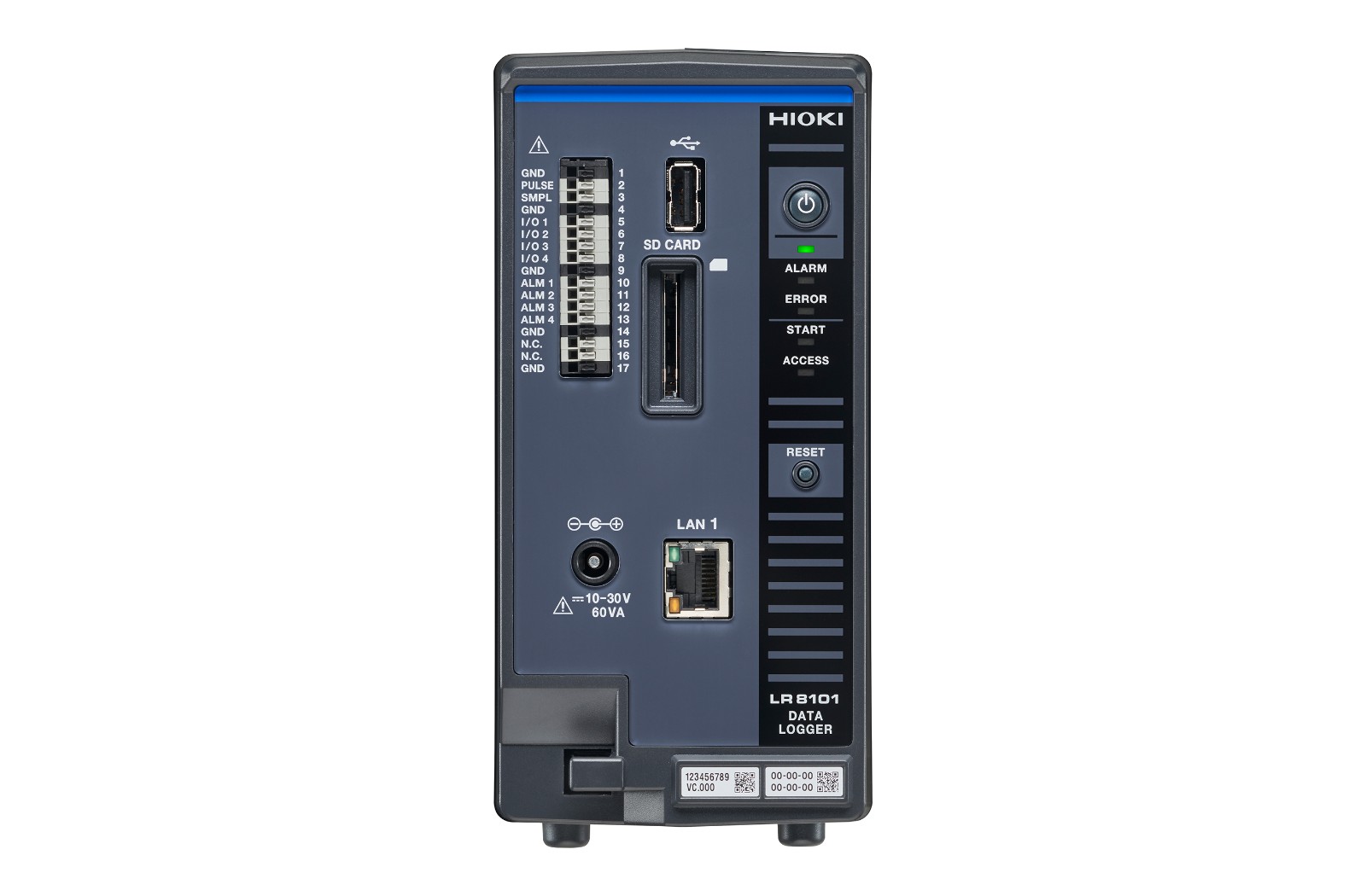

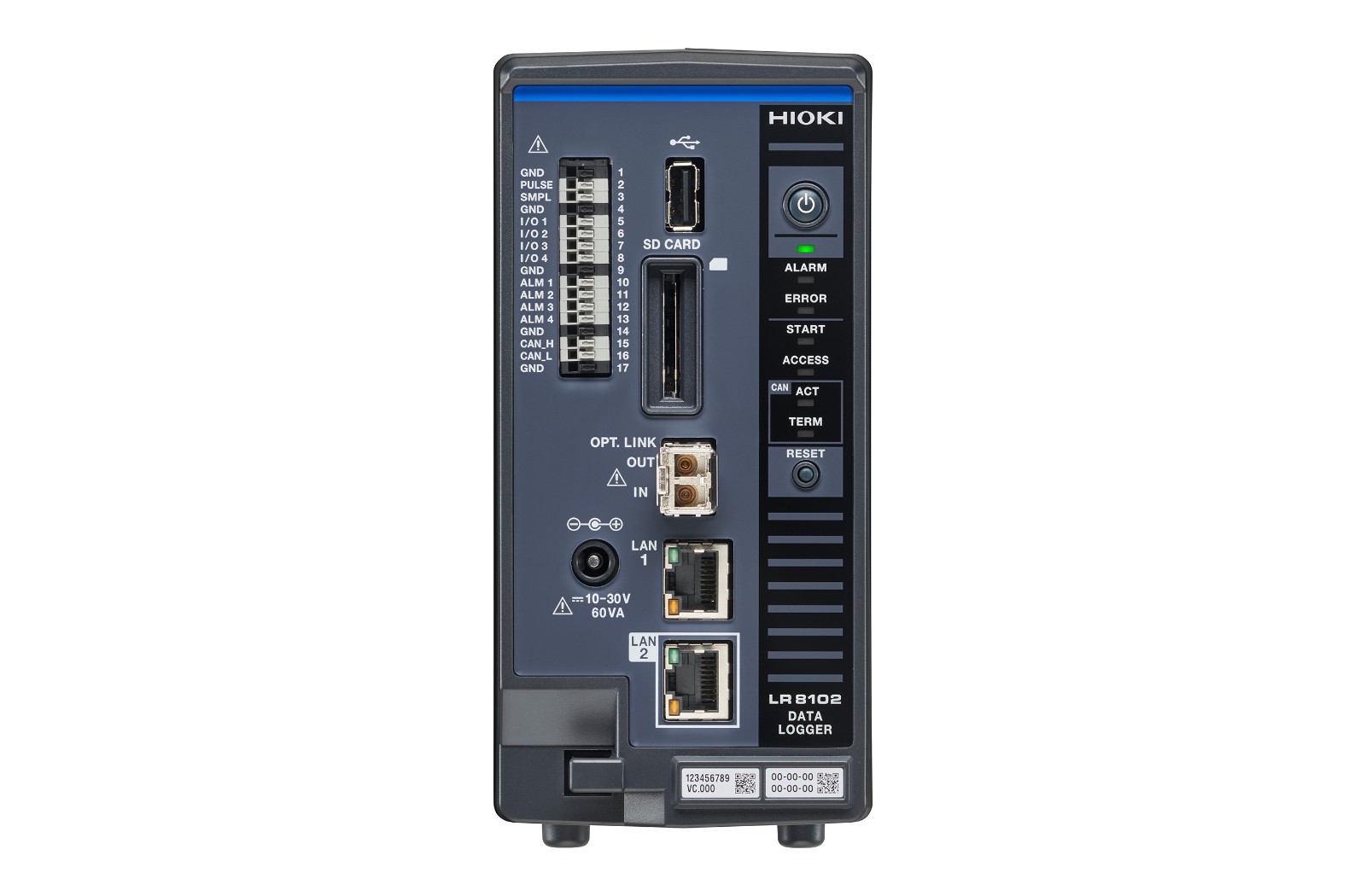

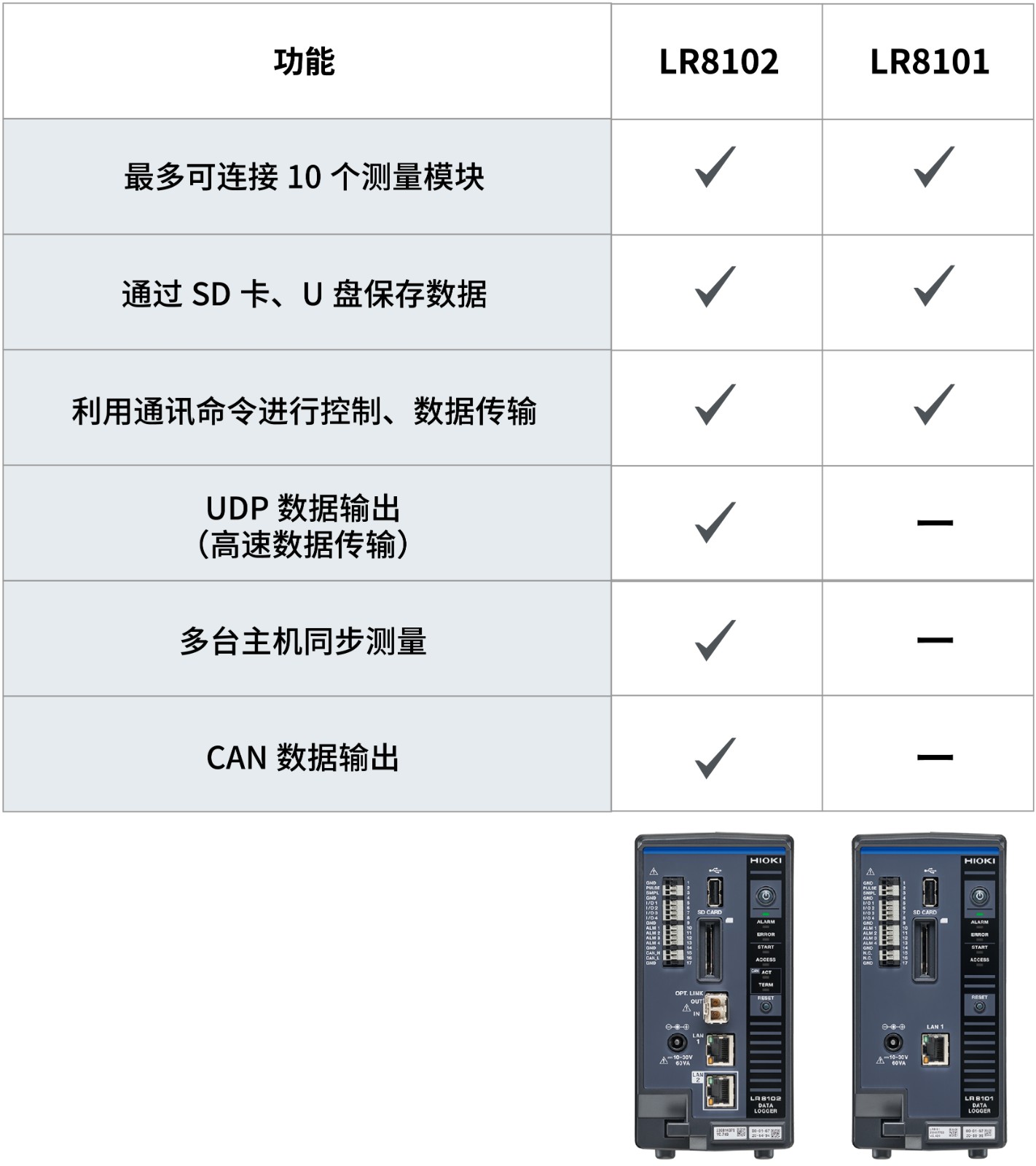

LR8101（基础机型）和LR8102（高性能机型）的区别
通用功能
- 最多可连接10个测量模块
- 通过 SD 卡或 U盘保存数据
- 利用通讯命令进行控制和数据传输
LR8102（高性能机型）的功能
- 利用UDP输出数据
实时输出每次采样的测量数据，最快5 ms间隔。
在需要进行实时处理（如 HILS）时可使用此功能。 - 多台主机同步测量
使用选件光连接线 L6101（1 m）或光连接线L6102（10 m）可实现同步测量。
所有同步采样的主机测量数据均可从主仪器的LAN2输出。 - 通过CAN输出数据
测量值可通过 CAN（Controller Area Network）输出。
可用于与电池管理系统 (BMS) 等车载设备的信息进行数据整合。
LR8101/LR8102 数据采集仪规格
基本参数（精度保证期1年）
详细参数请查看使用说明书。
| 品名 | 数据采集仪LR8102 | 数据采集仪LR8101 |
|---|---|---|
| 可连接模块 | 参照【选件】 > 【测量模块】 | |
| 最多可连接模块个数 | 10个（M7103最多为4个） | |
| 最多可同步主机台数 |
10台 （需要光连接线） |
无法与主机同步 |
| 电源 | AC适配器 : AC适配器Z1016 (DC 12 V ±10%驱动) 外部电源 : DC 10 V ～ 30 V 交流电源模块 M1100：使用功率测量模块 M7103 时需要 |
|
| 使用温湿度范围 | -10℃～50℃, 80% RH以下 (无结露) | |
| LAN端口数 | 2 | 1 |
| 通讯接口 | 【LAN1功能】
通过Logger Utility进行数据收集、记录条件的设置 通过Logger Utility进行IP 地址的初始设置 利用通讯命令进行设置、记录控制 通过 FTP 服务器手动获取数据 FTP 数据自动发送（FTP客户端） HTTP服务器功能 XCP on Ethernet（TCP） NTP客户端功能
【LAN2功能】 以太网 XCP（UDP） 通过 UDP 输出测量数据 |
【LAN1功能】 通过Logger Utility进行数据收集、记录条件的设置 通过Logger Utility进行IP 地址的初始设置 利用通讯命令进行设置、记录控制 通过 FTP 服务器手动获取数据 FTP 数据自动发送（FTP客户端） HTTP服务器功能 XCP on Ethernet（TCP） NTP客户端功能 |
| 外部媒体 | U盘, 确保正常运行: Z4006 (16 GB) 支持SD存储卡/SDHC存储卡，确保正常运行: Z4001 (2 GB), Z4003 (8 GB) |
|
| 外部控制端子 | 脉冲/逻辑输入(1), 外部采样输入(1), 外部输入输出(4), 报警输出(4), GND端子(5), CAN接口(1) | 脉冲/逻辑输入(1), 外部采样输入(1), 外部输入输出(4), 报警输出(4), GND端子(5) |
| 体积及重量 | 无模块：约80W × 166H × 238D mm(不含突起物), 1.5 kg 安装1个M7100模块时：约134W × 166H × 263D mm(不含突起物) 安装10个M7100模块时：约620W × 166H × 263D mm(不含突起物) |
|
| 附件 | 使用注意事项×1, 启动指南 ×1, DVD ×1 (启动指南, 使用说明书 详细篇, Logger Utility, Logger Utility使用说明书, CAN单元设置软件, CAN单元设置软件使用顺手, 通讯命令使用说明书) ※主机不附带AC适配器。请选择另售 (选件) 的AC适配器 Z1016、电源线L1012或交流电源模块 M1100。 与 M7103 组合时需要使用交流电源模块 M1100。 |
|
LR8101/LR8102 数据采集仪选件
测量模块
- 电压·温度模块M7102
节省空间的多通道测量模块。安全地进行高电压电池的充放电试验。 - 电压·温度模块M7100
高绝缘、高速采样测量模块。安全地进行高压电池的充放电试验。 - 功率测量模块M7103
适用于高精度、紧凑型光伏逆变器检测系统
电源
主机不附带AC适配器。请选择另售 (选件) 的AC适配器 Z1016或电源线L1012。与 M7103 组合时需要使用交流电源模块 M1100。
- AC适配器Z1016
AC 100 V ～ 240 V - 电源线L1012
主机用、DC驱动、外部电源连接用、末端未加工、约2 m - 交流电源模块M1100
用于功率测量模块 M7103 的电源（最多 4 台） AC 100 V〜240 V, 50 Hz/60 Hz 约 80 W × 166 H × 238 D mm（不包括突出部分），约 2.0 kg
主机之间采样同步·CAN连接【仅支持LR8102】
主机之间采样同步（光纤连接）：用于同步多个数据采集仪LR8102主机进行测量。CAN连接：用于与电池管理系统 (BMS) 等车载设备的信息进行数据整合。
- CAN线 9713-01
用于MR8904。 长1.8m - 光连接线L6102
10 m - 光连接线L6101
1 m
电流传感器 转换线
- 分流电阻线CN089
保存媒体
请务必使用日置的正版选件保存媒体。如使用我司选件以外的保存媒体，则无法保证正常保存或读取。
- U盘Z4006
16 GB，采用长寿命、高可靠性的SLC型闪存 - SD卡 Z4003
8GB - SD存储卡2GB Z4001
用于保存测量数据
测量分析
- LAN电缆 9642
直连以太网线， 附带交叉型转换器，5m长
