HIOKI M7103 功率测量模块
适用于高精度、紧凑型光伏逆变器检测系统。保证精度DC1500V；19英寸机架4U尺寸空间最多可容纳12个通道；可从12个通道扩展到最多10套120个通道；通过多同步源协同技术实现稳定的效率测量。
申请服务
适用于高精度、紧凑型光伏逆变器检测系统
M7103 功率测量模块概要
- 保证精度DC1500V
- 19英寸机架4U尺寸空间最多可容纳12个通道
- 可从12个通道扩展到最多10套120个通道
- 通过多同步源协同技术实现稳定的效率测量

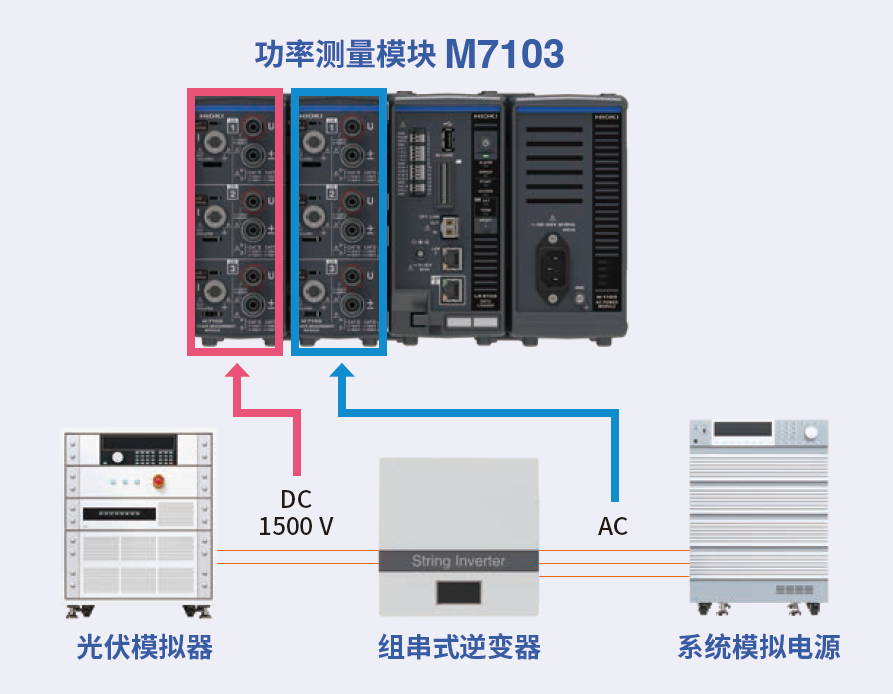

高压测量无需差分探头，实现高精度测量
为了降低设备搭建成本和输电损耗，光伏逆变器越来越多地在高压下使用。因此，测量光伏逆变器需要能够测量高电压的仪器。 M7103支持DC 1500 V CAT Ⅱ/DC 1000 V CAT Ⅲ，可直接输入高电压进行安全测量。另外，通过直接输入，可确保高达DC 1500 V的精度，从而保证光伏逆变器检测的质量。

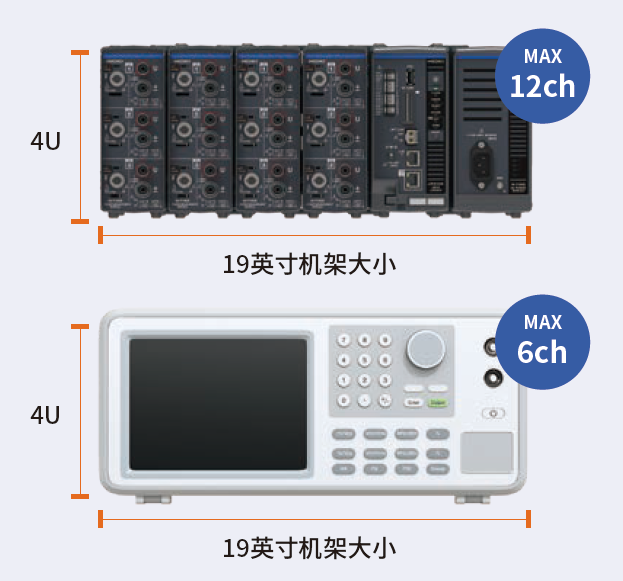

适用于光伏逆变器生产线的模块式功率测量仪器
M7103 可在 19 英寸机架 4U 大小的空间内提供多达 12 个通道的多点功率测量，为光伏逆变器生产线节省了空间和成本。主机采用模块化设计，客户可以自行添加或更换模块。这样就能灵活对应光伏逆变器生产线的搭建需求。

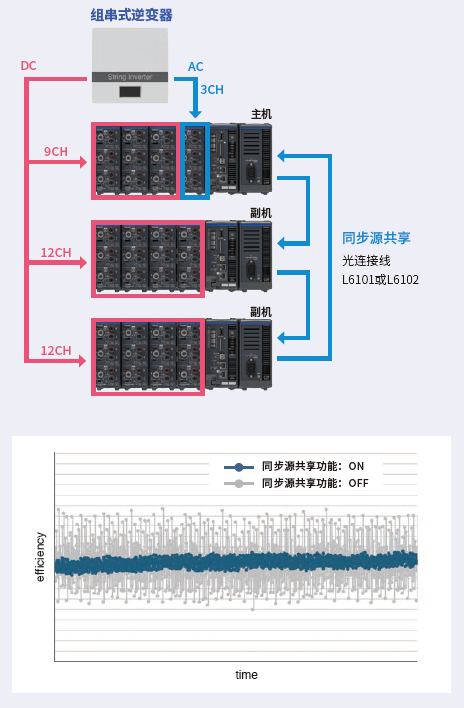

测量多路MPPT组串式逆变器的效率
为能最大限度的提高光伏系统的发电量，正在不断推进多路组串式逆变器的开发。多路组串式逆变器使用MPPT控制工作点，从而使每个组串产生最大电力。在生产线上，为了检查各个MPPT是否正常工作，需要进行多点测量。通过利用LR8102的同步功能，M7103最多可同时测量120个通道的功率。此外，同步源共享功能还可提供稳定的效率测量。
【绝缘性】安全测试1500V电池包的电芯电压
对地电压：DC 1500V（CATⅡ）绝缘
符合EN IEC 61010的标准
M7103因为对地最大额定电压为1500V，所以可以轻松支持800V的电池测试。
另外，可测量800V以上的新一代电池包和1000V以上的储能系统（如ESS）的各电芯电压和温度。
【高速性】最快速度每5ms输出一次全电芯的数据，支持HILS:使用LR8102时
通过UDP通信（*1）可以高速地将数据不断传输到上位系统。
以最快5ms进行高速采样，并立即输出数据。
*1:UDP通信是数据采集仪LR8102可使用的功能。
由于能够以最快5ms的间隔不断获取数据采集仪所测量的电芯电压的实时数据，因此，HILS等实时模拟中可以利用该数据。此外，还可以通过观测使用功率测量模块M7103测量出来的总电压和单节电芯电压的适配度，来全面分析充放电的特性。
M7103 功率测量模块规格
基本参数（精度保证时间1年）
| 适配机型 |
数据采集仪LR8101：标准机型 数据采集仪LR8102：高性能机型 |
|---|---|
|
使用温湿度范围 |
0℃～40℃, 80% RH 以下 (无结露) |
| 测量线路 |
单相2线(1P2W) 单相3线(1P3W) 三相3线(3P3W2M，3V3A，3P3W3M) 三相4线(3P4W) |
| 功率通道数 | 3个功率通道 |
| 输入端子 |
电压：插入式端子(安全端子) 电流：专用连接器(ME15W) |
| 输入方式 |
电压：绝缘输入，电阻分压方式 电流：通过电流传感器(电压输出)绝缘输入 |
| 电压量程 | 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V |
| 电流量程 | 0.04A~20kA（取决于所使用的电流传感器） |
| 波峰因数 | 3(相对电压・电流量程额定)，但是1500 V量程为1.35 |
| 输入电阻、输入电容 |
电压输入部分：3 MΩ±30 kΩ，1.5 pF typical 电流传感器输入：1 MΩ±50 kΩ |
| 最大输入电压 |
电压输入部分：AC 1000 V，DC 2000 V 电流传感器输入部分：8 V，±12 V peak |
| 对地最大额定电压 |
AC/DC 1000 V CATIII 预期过渡过电压 8000 V AC 1000 V/DC 1500 V CATII 预期过渡过电压8000 V |
| 测量方式 |
电压电流同步数字采样和零交叉同步计算方法 |
| 采样率 |
500 kHz / 16 bit |
| 频率带宽 | DC, 0.1 Hz ～ 100 kHz |
| 有效测量范围 | 1% of range～110% of range |
| LPF(低通滤波器） | 从OFF/500 Hz/5 kHz中选择 |
| 测量项目 |
电压(U)、电流(I)、有功功率(P)、视在功率(S)、无功功率(Q)、功率因数(λ)、相位角(φ)、电压频率(fU)、电流频率(fI)、电压纹波率(Urf)、电流纹波率(Irf)、电流累积(Ih)、功率累积(WP)、电压峰值(Upk)、电流峰值(Ipk) |
| 其他测量 | 频率、累积、谐波（IEC 模式、宽频带模式） |
| 功能 | AUTO量程功能、运算功能、同步源协同功能 |
| 体积·重量 | 约65W×170H×255D mm(不含突出物)，约1.5 kg |
| 附件 | 使用说明书 ×1 |
M7103 功率测量模块选件
适配主机
- 数据采集仪LR8101，LR8102
适用于系统集成，可扩展模块的数据采集仪
电压线
- 电压线L1025
CAT Ⅱ DC1500 V, 1 A, CAT III 1000 V, 1 A；香蕉头––香蕉头（红/黑×各1）、带鳄鱼夹、约3 m - 转接线L1021-02
香蕉头支线– 香蕉头（黑×1根），线长约0.5 m，用于L9438s或L1000s支线，CAT IV 600V, CAT III 1000V - 转接线L1021-01
香蕉头支线– 香蕉头（红×1根），线长约0.5 m，用于L9438s或L1000s支线，CAT IV 600V, CAT III 1000V - 电压线L9438-50
红、黑各1， 3m 长，鳄鱼夹2个。 - 电压线L1000
标配，红/黄/蓝/灰各1， 黑4，3m长，鳄鱼夹×8 - 接线转换器PW9001
三相4线( 3P4W )接线时，可以将接线的电源线从6根减少到4根 - 接线转换器PW9000
三相3线( 3P3W3M )接线时，可以将接线的电源线从6根减少到3根 - 抓状夹 L9243
安装于香蕉头线的前端，红黑套装，全长 185mm，CAT II 1000V
电源
与M7103组合使用时需要电源模块交流电源模块M1100
- 交流电源模块M1100
用于功率测量模块 M7103 的电源（最多 4 台） AC 100 V〜240 V, 50 Hz/60 Hz 约 80 W × 166 H × 238 D mm（不包括突出部分），约 2.0 kg
电流传感器 高精度闭口型
- AC/DC电流传感器CT6904A-2, CT6904A-3
带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 800A 可测导体直径：φ32mm
CT6904A-2，CT6904A-3，兼顾高级别的测量频带和高精度 - AC/DC电流传感器CT6904A, CT6904A-1
带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 500A 可测导体直径：φ32mm
CT6904A，CT6904A-01 - AC/DC电流传感器CT6877A
带宽：DC〜1MHz 额定电流：AC/DC 2000A 可测导体直径：φ80mm
更准确地测量大电流化，高速化的变频器的电流 - AC/DC电流传感器CT6876A
带宽：DC〜1.5MHz（CT6876A-1: DC〜1.2MHz） 额定电流：AC/DC 1000A 可测导体直径：φ36mm
更准确地测量大电流化，高速化的变频器的电流 - AC/DC电流传感器CT6875A
带宽：DC〜2MHz（CT6875A-1: DC〜1.5MHz） 额定电流：AC/DC 500A 可测导体直径：φ36mm
更准确地测量大电流化，高速化的变频器的电流 - AC/DC电流传感器 CT6873,CT6873-01
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 200A 可测导体直径：φ24mm
CT6873（线长3m），CT6873-01（线长10m），200A额定的低电流型号，兼顾宽频带与高精度 - AC/DC电流传感器 CT6872,CT6872-01
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 50A 可测导体直径：φ24mm
CT6872（线长3m），CT6872-01（线长10m），50A额定的低电流型号，兼顾宽频带与高精度 - AC/DC电流传感器 CT6863-05
频率特性：DC〜500kHz(位相〜300 kHz) 额定电流：AC/DC 200A 可测导体直径：φ24mm
振幅：DC-500kHz 相位：DC-300kHz 额定值200A 2V/200 A输出 钳口直径24mm - AC/DC电流传感器 CT6862-05
频率特性：DC〜1MHz(位相〜300 kHz) 额定电流：AC/DC 50A 可测导体直径：φ24mm
振幅：DC-1MHz 相位：DC-300kHz 额定值50A 2V/50 A输出 钳口直径24mm
电流传感器 高精度开口型
- AC/DC电流探头 CT6831
频率带宽：DC〜100 kHz 额定测量电流：AC/DC 20A 可测导体直径：φ5 mm
可用作功率分析仪或存储记录仪3通道模拟单元 - AC/DC电流探头 CT6830
频率带宽：DC〜100 kHz 额定测量电流：AC/DC 2A 可测导体直径：φ5 mm
可用作功率分析仪或存储记录仪3通道模拟单元 - AC/DC电流探头 CT6846A
频率特性：DC〜100 kHz 额定电流：AC/DC 1000A 可测导体直径：φ50mm
开口型、高精度电流测量 - AC/DC电流探头 CT6845A
频率特性：DC〜200 kHz 额定电流：AC/DC 500A 可测导体直径：φ50mm
开口型、高精度电流测量 - AC/DC 电流探头 CT6844A
频率特性：DC〜500 kHz 额定电流：AC/DC 500A 可测导体直径：φ20mm
开口型、高精度电流测量 - AC/DC电流探头CT6841A
频率特性：DC〜2MHz 额定电流：AC/DC 20A 可测导体直径：φ20mm
开口型、高精度电流测量
电流传感器 转换线
- 分流电阻线CN089
电流传感器 通用钳型
- 钳式传感器 9272-05
频率特性：1Hz〜100kHz (位相5Hz〜50kHz) 额定电流：AC 20A/200A 可测导体直径：φ46mm
电流传感器 通用
- 转换线 CT9920
将输出端子(PL14)的电流传感器连接到(ME15)端子PW3390等时需要 - AC柔性电流钳 CT7040
带宽：10Hz〜50kHz (±3dB) 额定电流：AC 600A/6000A 可测导体直径：φ 254mm〜φ 100mm
带宽10Hz～20kHz (±3dB) 额定测试电流AC 600A/6000A 可测导体直径：φ 254mm～φ 100mm共3种 输出率：1mV/A (600A), 0.1mV/A (6000A) - AC/DC自动调零电流传感器 CT7742
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直径：φ55mm
带宽DC~5kHz (-3dB) 额定输入电流AC/DC 2000A 输出电压0.1mV/A 钳口直径：55mm - AC/DC电流传感器 CT7642
频率带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直径：φ55mm
带宽DC~10kHz (-3dB) 额定输入电流AC/DC 2000A 输出电压0.1mV/A 钳口直径：55mm
电流传感器 高精度直连型
- 电流直接输入单元PW9100A
频带DC~3.5MHz，额定电流AC/DC 50A
实现高精度测量的功率分析仪选件
最大8000A的大电流测量
- 连接线CT9904
HIOKI ME15W (12 pin) 端子- ME15W (12 pin) 端子, 1 m (CT9557计算输出和用于连接PW6001/PW3390) - 传感器单元CT9557
单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
汇总并测量多条配线的大电流
最大5000 V的高压测量
- AC/DC高压分压器VT1005
安全测最大5000V的高压，测量频带DC ~ 4MHz
1000 V 以上的功率测量
