SSA6000A系列信号分析仪支持2 Hz~50 GHz的频谱分析，IQ分析带宽高达1.2 GHz。内置高稳参考时钟源，扫频采用YIG微波预选器，具有优良的动态范围，可满足大部分射频微波测量需求。

SSA6000A系列信号分析仪型号

主要特性

• 测量频率范围2 Hz ~ 50 GHz
• 相位噪声 -123 dBc/Hz@1GHz,10kHz offset
• 显示平均噪声电平DANL低于-165 dBm/Hz
• IQ分析带宽1.2 GHz
• 实时频谱分析带宽400 MHz
• 5G NR，LTE/LTE-A，WLAN，IoT等多制式移动通信，无线连接等信号的解调和分析

产品优势

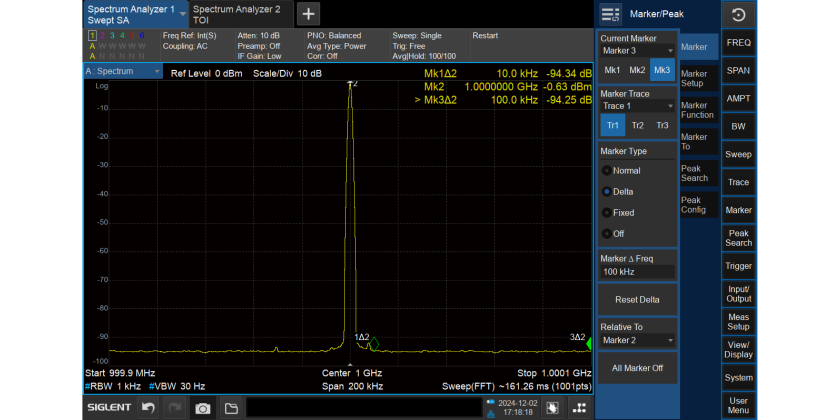

高性能频谱分析

SSA6000A具有出色的频谱纯度，相位噪声低至-123 dBc/Hz@1GHz,10kHz offset, 同时具有远近端相噪模式的选择，可以根据不同的测量需求，选择更优化的相噪配置。并且具有多种测量模式和控制方式，满足各种频谱测量分析场景

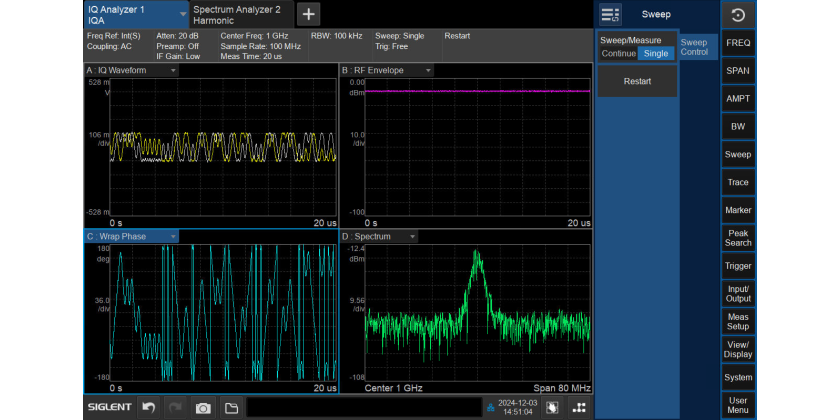

IQ分析

SSA6000A的IQ信号分析功能，具有1.2 GHz分析带宽，将频谱测量和矢量信号分析相结合，进行多角度多视图时频域混合分析，如瞬态响应，多载波分析，调频分析等。内置16 GB数据内存，可对400 MHz带宽信号进行长达40秒的不间断捕获

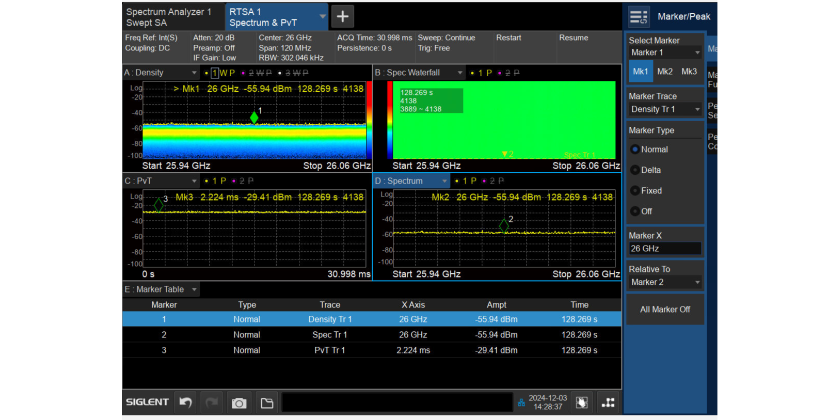

实时频谱分析

SSA6000A支持最大400 MHz实时分析带宽，更小的POI时间，还有更丰富多样的观察视角，如Density，3D，Spectrogram，PvT 等多种显示方式，多维度观察复杂瞬变信号

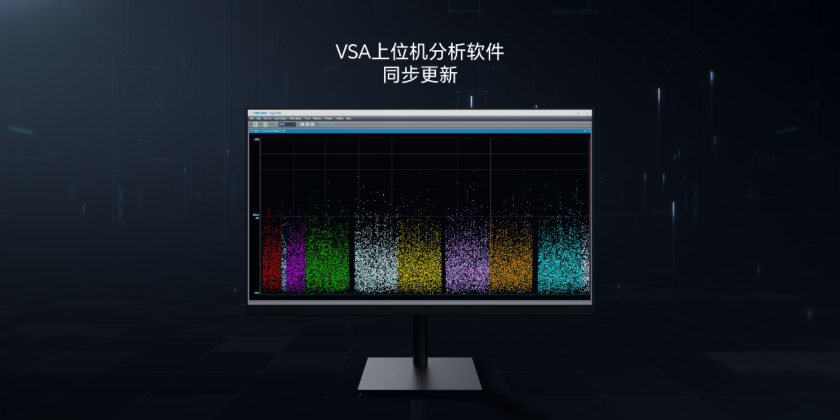

SigVSA 信号调制分析

使用 SigVSA，可以反复地分析待测信号，快捷地排除故障，从简易的 BPSK 到复杂的宽带信号，如LTE、5G NR、IEEE802.11b/a/g/n/ac/ax/be 和 4096QAM。 最多支持32台设备，32个测试同步进行。

产品参数

• 频率范围 2 Hz ~ 50 GHz
• 最大实时带宽 400MHz
• 相位噪声(典型值) <-123dBc/Hz
• 显示平均噪声电平（DANL） -165 dBm/Hz
• IQ分析带宽 1.2GHz
• 矢量网络分析范围 -
• 分辨率带宽（RBW） 1 Hz ~ 10 MHz
• 跟踪源 -
• 实时频谱视图 概率密度谱，瀑布图，3D频谱，时间功率谱
• 高级测量功能 信道功率、邻道功率比、占用带宽、时域功率、载噪比、互补累计分布函数、谐波分析、三阶交调分析
• 远程控制接口 LAN，USB-TMC，USB Host，GPIB
• 显示 TFT LCD，1280x800，12.1英寸多点触摸屏
• 存储 内部存储空间16 GB，可配置外部SSD硬盘

配置您的仪器

标配附件

SSA6000A快速指南
SSA6000A系列快速操作指南，更多详细操作教程，请参考用户手册

选配附件

SSA6000-P8
前置放大器50 GHz

SSA6000-B1A
IQ分析带宽100 MHz（软件升级）

SSA6000-B4A
IQ分析带宽400 MHz（软件升级）

SSA6000-B1G
IQ分析带宽1200 MHz

SSA6000-IFO
二中频输出

SSA6000-AIF
任意中频输出

SSA6000-ANO
模拟输出

SSA6000-EXM
外混频扩展输入输出

SSA6000-LNP
低噪声测量通路

SSA6000-NFE
底噪扩展

CASE-S3
硬质拉杆箱

SSA6000-RMK
机架安装套件，5U高

SRF5030T
3根磁场近场探头（5 mm，10 mm, 20 mm），1根电场近场探头（5 mm），频率范围：300 kHz ～ 3 GHz，分辨率 5 mm，10 mm, 20 mm, 适用于 EMI 辐射干扰和强度检测

选件

SSA6000-AMK
功率测量套件

SSA6000-RTA1
实时频谱分析

SSA6000-AMA
模拟信号调制分析

SSA6000-DMA
矢量数字信号调制分析

SSA6000-SIGV
SigVSA信号分析软件和远程连接

SSA6000-VSAO1
OFDM信号解调分析

SSA6000-VSAN1
5G NR信号解调分析

SSA6000-VSAN2
NR-NTN信号解调分析

SSA6000-VSAL1
LTE/LTE-A FDD信号解调分析

SSA6000-VSAL2
LTE/LTE-A TDD信号解调分析

SSA6000-VSAW1
IEEE 802.11 b/g/a/n/ac/ax等信号解调分析

SSA6000-VSAW2
IEEE 802.11 be等信号解调分析
