SSA5000A频谱分析仪频率范围覆盖9 kHz至26.5 GHz，满足高精度、宽频带的应用需求。采用先进的数字中频技术，分辨率带宽低至1 Hz，具备卓越的微小信号测量能力，是研发、教育及生产等领域的理想选择。

SSA5000A 频谱分析仪型号

主要特性

• 频谱分析频率范围：9 kHz – 26.5 GHz
• 实时分析带宽 40 MHz（Real-Time Analysis）
• 显示平均噪声电平 DANL 低于 -165 dBm/Hz
• 相位噪声低于 -105 dBc/Hz@1 GHz，偏移 10 kHz(典型值）
• 最小分辨率带宽（RBW）1 Hz
• 信号调制分析支持AM/FM，ASK/FSK/MSK/PSK/QAM 等

产品优势

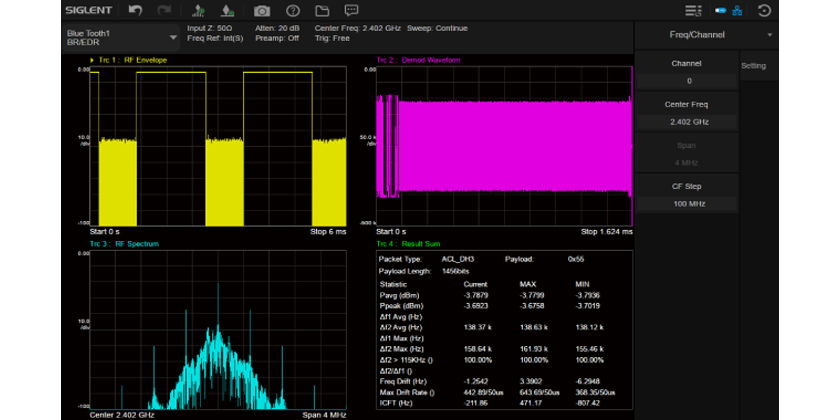

蓝牙调制分析

自动检测信号的协议版本进行Bluetooth BR/EDR/LE一键测量助您放心地设计、评估和制造蓝牙设备。与SigIQPro信号生成软件组成鼎阳科技经济高效的Bluetooth信号生成与信号分析解决方案，加速从生成信号到数据信息再到评估结论的进程。

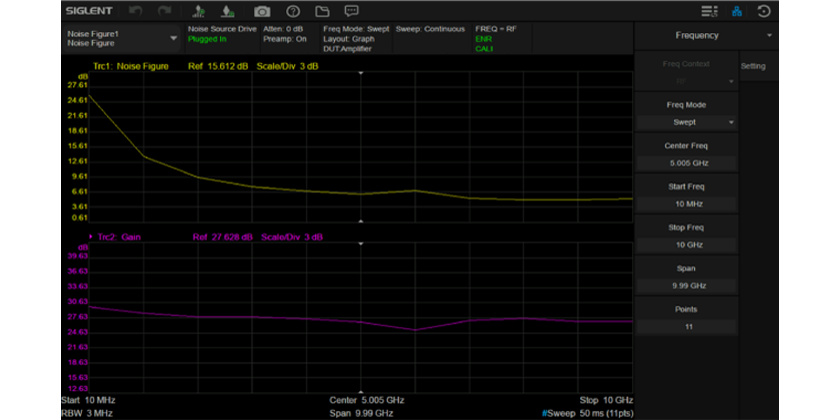

噪声系数测量

鼎阳科技SSA5000A噪声系数测量功能为工程师提供了一个简单的工具，可以快速有效地进行高质量的噪声系数测量，用折线图、计量表和表格视图描述DUT和系统模块的噪声系数和增益，除此之外还支持测量噪声因子、Y因子、等效噪声温度、热噪底、冷噪底等参数。

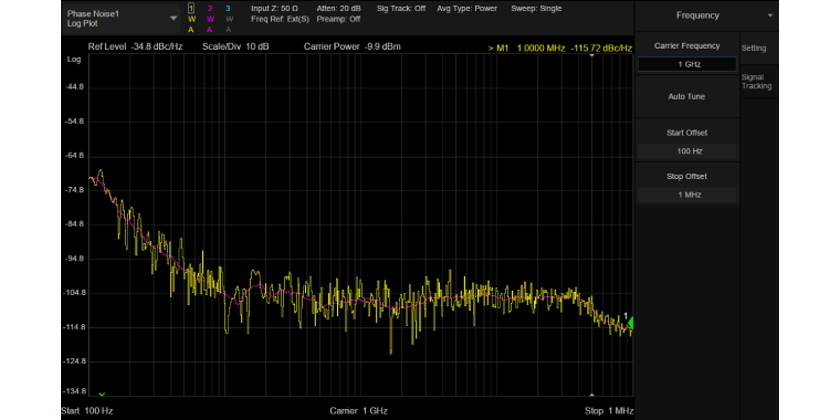

相位噪声测量

鼎阳科技SSA5000A频谱仪提供一键式相位噪声测量功能。SSA5000A具有更低的显示平均噪声电平（DANL）和相位噪声，为您的测试的精确度保驾护航。更小的分辨率带宽，可以避免同时测量到载波功率和噪声功率，测量结果更精细化。

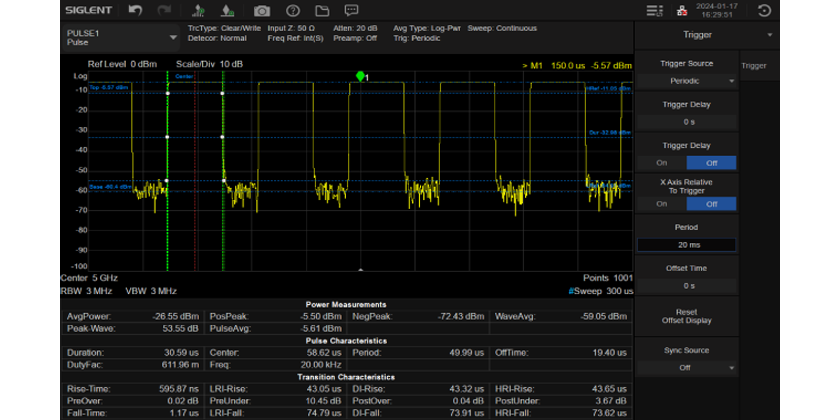

脉冲测量

鼎阳科技的SSA5000A脉冲测量功能，可以帮助工程师更好的分析当今的动态信号环境，可以自动进行功率测量、脉冲特性、转换特性测量。最高分辨率带宽可达10MHz，上升时间测量结果最低可达66ns，配合多种的触发方式，稳定捕获捷变信号。

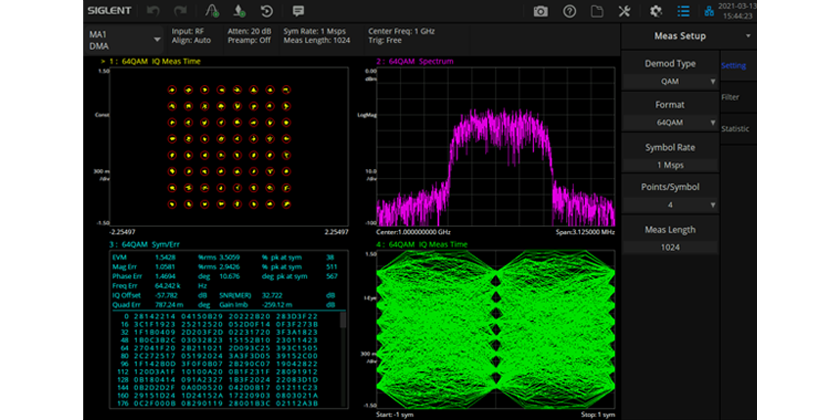

信号调制分析功能

提供 AM/FM 模拟信号，ASK/FSK/PSK/MSK/QAM 数字信号分析和 EVM 计算。

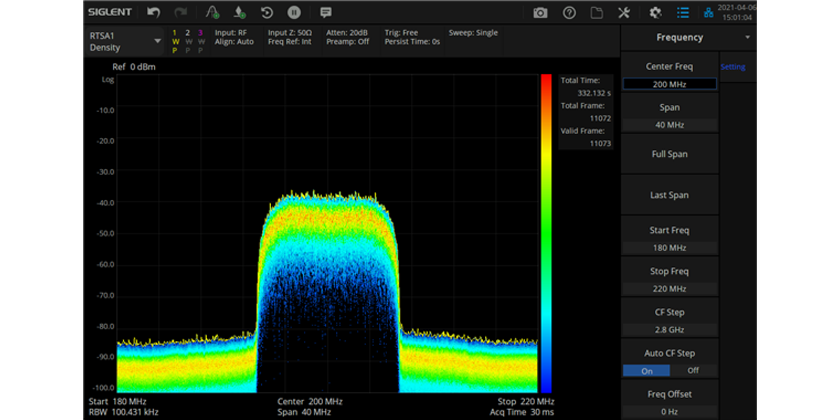

实时频谱分析功能

支持 Density，3D，Spectrogram，PvT 等多种显示方式，多维度观察复杂瞬变信号

实时信号采集和数据分析

基于 PC 软件 EasyVSA 实现的实时信号采集功能以及信号调制分析。

产品参数

• 频率范围 9 kHz ~ 13.6 GHz, 9 kHz ~ 26.5 GHz
• 最大实时带宽 40 MHz
• 相位噪声(典型值) <-105 dBc/Hz
• 显示平均噪声电平（DANL） -165 dBm/Hz
• 矢量网络分析范围 -
• 分辨率带宽（RBW） 1 Hz ~ 10 MHz
• 跟踪源 -
• 三阶交调TOI +15 dbm
• 频率分辨率 1 Hz
• 实时频谱视图 概率密度谱，瀑布图，3D频谱，时间功率谱
• 高级测量功能（选配） CHP， ACPR， OBW， CNR， Harmonic， TOI， Monitor
• 型号调制分析（选配） AM， FM， ASK， FSK， MSK， PSK， QAM
• 远程控制接口 LAN， USB Device， USB Host(USB-GPIB)
• 远程控制能力 SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet/I-MAX， Web Browser， Easy Spectrum software， File Explorer
• 显示 12.1 英寸（1280x800）显示屏，支持鼠标和键盘

配置您的仪器

标配附件

USB数据线
USB数据线，用于仪器与PC通信。使用前，需要在PC端安装NI-VISA驱动。

无线鼠标
标配一个无线鼠标，助您提升操作体验。

电源线
仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。

SSA5000A快速指南
仪器标配的快速使用指南。

选配附件

2.92F-2.92F-40A
2.92mm型阴头-2.92mm型阴头同轴适配器，带宽40 GHz

N-N-18L
N-N线缆，18 GHz带宽，1000 mm

N-SMA-18L
N-SMA-18L同轴线缆，18 GHz带宽，1000 mm

SMA-SMA-18L
SMA公头转SMA公头线缆，带宽18 GHz，1000 mm

SMA-SMA-26L
SMA(M)-SMA(M) 同轴线缆DC~26.5 GHz， 1000 mm

SMAF-SMA-26L
SMAF-SMA-26L同轴线缆DC~26.5 GHz， 1000 mm

SRF5030T
3根磁场近场探头（5 mm，10 mm, 20 mm），1根电场近场探头（5 mm），频率范围：300 kHz ～ 3 GHz，分辨率 5 mm，10 mm, 20 mm, 适用于 EMI 辐射干扰和强度检测

NSD28
噪声源驱动

10M_OCXO_L
高精度参考源 10M_OCXO_L
购买时需确定是否需要安装

USB-GPIB适配器
把仪器的 USB 接口扩展成 GPIB 接口，通过 GPIB 指令能更轻松地完成各项操作的任务，USB 遵循 USB2.0 规范，GPIB 遵循 IEEE488.2 标准。

机架（4通道）

防护箱
运输防护箱，适用于SNA5000X, SNA5000A，SDS6000 Pro(4通道）, SSA5000A系列

选件

SSA5000-AMA
模拟调制分析， AM/FM

SSA5000-AMK
高级测量套件

SSA5000-BT
蓝牙调制分析

SSA5000-DMA
数字调制分析， ASK/FSK/PSK/MSK/QAM

SSA5000-NF
噪声系数测量

SSA5000-PN
相位噪声测量

SSA5000-PU
脉冲测量

SSA5000-RTA1
实时频谱分析
