SSA3000X-R系列专为实时频谱分析而设计，频率范围9kHz至7.5GHz，实时分析带宽最高达40MHz（选配），满足多种应用场景需求。其独特的无间隙频谱测量及触发功能，精准捕获被强信号掩盖的小信号，特别适用于复杂电磁环境中的信号调试与分析。丰富的功能选项如高级测量套件、EMI测量套件等，进一步提升测试效率与准确性。

SSA3000X-R 频谱分析仪型号

主要特性

• 频率范围从9 kHz ~ 7.5 GHz
• 最高实时分析带宽40 MHz
• 100% POI 最短信号持续时间 7.2 us
• 频谱图采集量50000 帧
• 显示平均噪声电平 DANL -165 dBm/Hz （典型值）
• 相位噪声< -98 dBc/Hz（1 GHz，偏移 10 kHz，典型值）
• 标配矢量网络分析VNA功能以及DTF功能

产品优势

性能优异的实时频谱分析仪

SSA3000X-R系列实时频谱分析仪是具有多种功能的射频测量仪器，采用成熟的射频和数字中频处理技术，性能出色，体积小巧，操作便捷，是一款性能优异的实时频谱分析仪。

• 频率范围9 kHz 到3.2 GHz/5.0 GHz/7.5 GHz，最小分辨率带宽1 Hz
• 显示平均噪声电平低于-165 dBm/Hz，全幅度精度优于0.7 dB
• 标配前置放大器，跟踪源，远程控制指令集，EasySpectrum上位机软件
• 选配传输响应，驻波比测量，信号功率测量，EMI预兼容测试

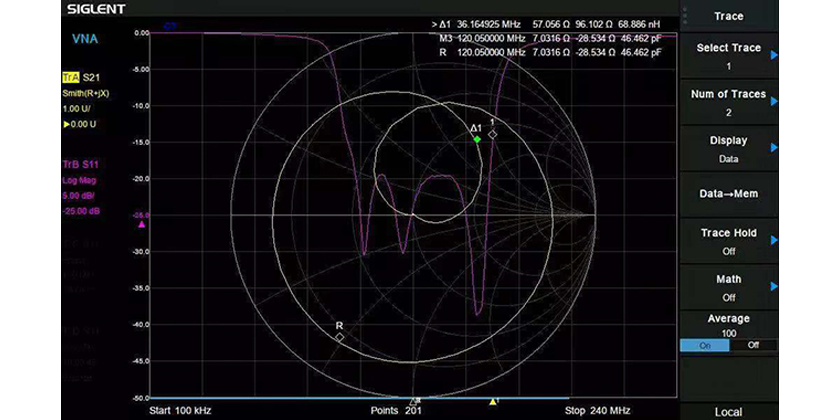

矢量网络分析

频率范围从最低100 kHz到最高7.5 GHz：

•  矢量网络分析，支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
• 单端口方向40 dB，传输动态范围超过70 dB，支持端口扩展和可配的速度系数；
• 显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式；
• DTF电缆和天线测量，基于网络分析时域测量的电缆和天线参数测量分析，可完成电缆故障点定位，阻抗分析等功能；
• 配置3.5G范围N型OSL机械校准件；

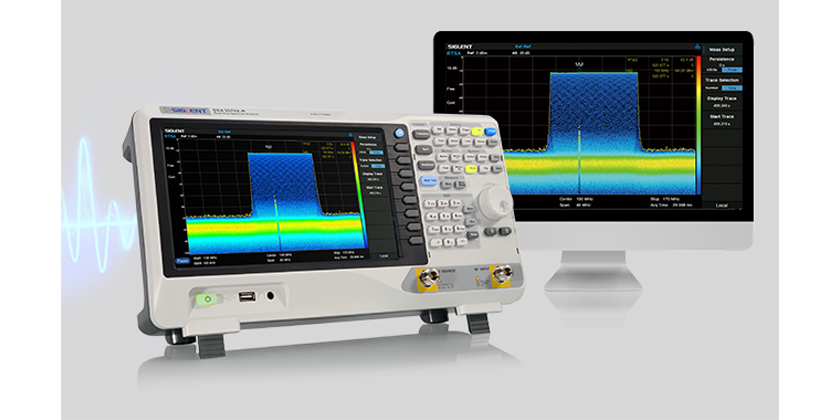

高速稳定的实时频谱采集、分析、显示

SSA3000X-R实时频谱分析仪可设定频率模板触发功能，无缝采集分析被测信号（带宽信号），适用于观测分析小信号和跳频信号。

• 可选实时分析带宽：标配25 MHz，选配40 MHz
• 丰富的显示功能：提供光谱图、概率密度谱和时间功率等多种显示方式
• 可设定的频率模板触发功能
• 丰富的应用领域：无线连接和移动通信测量，宽带信号捕获与分析，通信和微波实验课程，电磁兼容测试，天线和电缆测量等

丰富的测量功能

SSA3000X-R具备多种测量模式，满足不同的测试需求：

• 频谱分析模式：最小1 Hz的分辨率带宽和低至-165 dBm/Hz的显示平均噪声电平
• 实时频谱模式：支持Density，3D，Spectrogram，PvT等多种显示方式，多维度观察复杂瞬变信号
• 调制分析模式：支持AM/FM，ASK/FSK/PSK/MSK/QAM测量分析
• 反射驻波测量：使用外置电桥实现S11电压驻波比测量，调试天线端口匹配
• EMI预兼容测试：标配对数频率轴和限制线，可选配EMI滤波器和准峰值检波器

产品参数

• 频率范围 9 kHz ~ 3.2 GHz, 9 kHz ~ 5.0 GHz, 9 kHz ~ 7.5 GHz
• 最大实时带宽 40 MHz
• 相位噪声(典型值) <-98 dBc/Hz
• 显示平均噪声电平（DANL） -165 dBm/Hz
• 矢量网络分析范围 100 kHz ~ 3.2 GHz, 100 kHz~ 5.0 GHz, 100 kHz - 7.5 GHz
• 分辨率带宽（RBW） 1 Hz ~ 3 MHz
• 跟踪源 100 kHz~ 3.2 GHz, 100 kHz~ 5.0 GHz, 100 kHz~ 7.5 GHz
• 实时分析带宽 25 MHz，40 MHz
• 单边带相位噪声 <-98 dBc/Hz@1 GHz，10 kHz offset，典型值
• 幅度准确度 < 0.7 dB
• 实时频谱视图 概率密度谱，瀑布图，3D频谱，时间功率谱
• 通信接口 LAN， USB Device， USB Host(USB-GPIB)
• 远程控制能力 SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet
• 高级测量功能（选配） CHP， ACPR， OBW， CNR， Harmonic， TOI， Monitor
• 型号调制分析（选配） AM， FM， ASK， FSK， MSK， PSK， QAM
• 电磁兼容测试（选配） EMI Filter and Quasi-Peak Detector， Log Scale and Limit Line
• 显示 10.1 英寸（1024x600）显示屏，支持鼠标和键盘

配置您的仪器

标配附件

USB数据线
USB数据线，用于仪器与PC通信。使用前，需要在PC端安装NI-VISA驱动。

电源线
仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。

SSA3000X-R快速指南
仪器标配的快速指南。

选配附件

N-BNC-2L
N-BNC线缆， 2 GHz带宽

N-N-6L
N-N线缆，6 GHz带宽，700 mm

N-SMA-6L
N-SMA线缆，6 GHz带宽，700mm

N-N-18L
N-N线缆，18 GHz带宽，1000 mm

N-SMA-18L
N-SMA-18L同轴线缆，18 GHz带宽，1000 mm

UkitSSA3X
反射电桥，1 MHz~2.5 GHz；2 x N(M)-N(M)

F503FE
机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 4.5 GHz

F503ME
机械校准件, Type N – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 4.5 GHz

F504FS
机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 9 GHz

F504MS
机械校准件, Type N – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 9 GHz

F603FE
机械校准件, 3.5mm – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 4.5 GHz

F603ME
机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 4.5 GHz

F604FS
机械校准件, 3.5mm – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 9 GHz

F604MS
机械校准件, 3.5mm – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 9 GHz5000

SRF5030T
3根磁场近场探头（5 mm，10 mm, 20 mm），1根电场近场探头（5 mm），频率范围：300 kHz ～ 3 GHz，分辨率 5 mm，10 mm, 20 mm, 适用于 EMI 辐射干扰和强度检测

便携软包BAG-S2
便携软包BAG-S2，适用于SSA3000X Plus， SSA3000X， SVA1000X，SSA1000X，SDS5000X，SDS3000X HD，SDS3000X，SDS2000X，SDS2000X Plus系列

USB-GPIB适配器
把仪器的 USB 接口扩展成 GPIB 接口，通过 GPIB 指令能更轻松地完成各项操作的任务，USB 遵循 USB2.0 规范，GPIB 遵循 IEEE488.2 标准。

SEM5040A
人工电源网络（选件）， 9 kHz/150 kHz ~ 30 MHz， 内置限幅器和10 dB衰减器，最大电流16A

SVA-TB01
射频实验教学板

SSA-RMK
6U标准高，482.6mm标准宽

SEM5000A系列电子校准件
频率范围9kHz~26.5GHz，适用于鼎阳所有矢量网络分析仪，能帮助工程师解决使用传统机械校准件耗时久、误差大、操作繁琐等问题。

SSM5000A系列开关矩阵
频率范围9kHz~26.5GHz，适配鼎阳科技所有矢网产品，单台可将输出端口扩展至24个，还可继续叠加。

SSU5000A系列机械开关
工作频率范围DC-50GHz，含有1-4个相互独立、带有SMA或2.4mm连接器的单刀双掷机械开关，支持TTL电平控制

选件

SSA3000XR-AMA
模拟调制分析（选件）， AM/FM

SSA3000XR-AMK
高级测量套件，可测信道功率、邻道功率比、占用带宽、时域功率、载噪比、三阶交调分析、谐波分析、瀑布图

SSA3000XR-EMI
EMI测量套件（选件）：包含EMI滤波器和准峰值检波器， PC上位机软件

SSA3000XR-RT40
40 MHz实时分析带宽

SSA3000XR-WDMA
数字调制分析（选件）： ASK/FSK/PSK/MSK/QAM， 解调分析带宽与实时分析带宽一致
