SNA5000X-E 系列频率范围覆盖9 kHz至26.5 GHz，支持2端口S参数测量。配备SOLT、TRL等多种校准方法，确保高精度测量。功能上支持时域分析（TDR）、频谱分析、差分测量、阻抗转换及端口扩展等，适用于滤波器、天线等射频器件的参数测试。支持HDMI输出，并提供LAN、USB接口及SCPI/LabVIEW远程控制协议，兼容自动化测试系统。

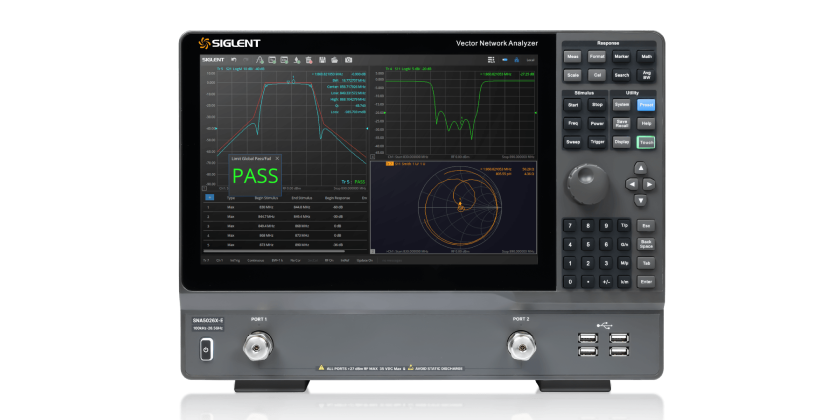

SNA5000X-E 矢量网络分析仪型号

主要特性

• 频率范围： 9 kHz- 26.5 GHz
• 输出功率设置范围： -40 dBm ~ 10 dBm
• 动态范围： 125 dB (typ)
• 支持 2端口 S参数测量、差分（平衡）测量、时域分析

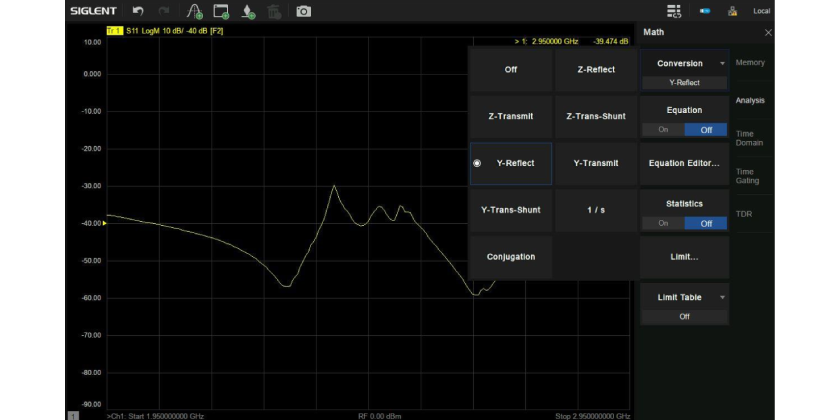

• 支持端口阻抗转换、端口扩展、夹具仿真和去嵌入功能

产品优势

宽频段高动态范围，精准捕捉信号细节

SNA5000X-E支持9 kHz~26.5 GHz连续频率扫描，覆盖从低频校准到毫米波测试的全场景需求。其动态范围可达125 dB（典型值），结合0.05 dB幅度分辨率与1 Hz频率分辨率，能精准捕捉微弱信号，满足高Q值滤波器等精密器件的严苛测试需求

多维度功能集成，应对多元行业挑战

SNA5000X-E矢量网络分析仪通过集成多项实用功能，帮助用户高效应对不同行业的测试挑战

• 通过端口延伸、去嵌入功能 、阻抗转换与匹配等多项功能系统性解决夹具误差难题
• 具备时域分析功能（TDA），能对器件的时域特性进行分析，便于分析故障对器件特性的影响

智能化操作，让效率与精度并存

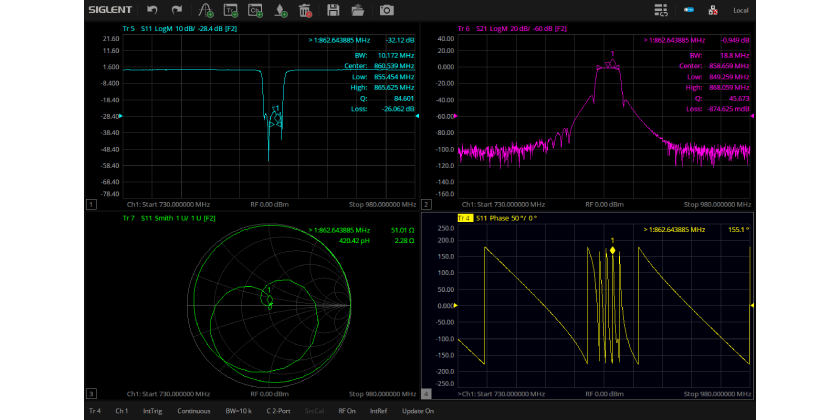

SNA5000X-E系列具备12.1英寸触摸屏，支持多窗口显示，工程师可同时观察多个S参数，数据对比一目了然。同时，SNA5000X-E也支持包括群时延、史密斯图等多种数据显示格式，支持高频测量与滤波器特性一键分析，快速获取插入损耗、带宽等关键指标，还支持公式输入功能，让每一次测试都更便捷

产品参数

• 测量频率范围 9kHz-3GHz, 9 kHz- 8.5 GHz, 9kHz-6.5GHz, 100kHz-14GHz, 100kHz-20GHz, 100kHz-26.5GHz
• 端口数 2
• 频率分辨率 1 Hz
• 幅度分辨率 0.05dB
• 中频带宽范围 1 Hz-10 MHz
• 输出功率设置范围 -40 dBm ~ +10 dBm
• 动态范围 117dB
• 校准类型 响应校准，增强响应校准，单端口校准，全二端口校准，TRL校准
• 测量分析类型 S参数测量，差分(平衡)测量，接收机测量，时域分析、TDR、带宽分析、阻抗转换、端口匹配、去嵌功能、频谱分析功能等
• 通信接口 LAN，USB Device，USB Host（USB-GPIB）
• 远程控制 SCPI/ Labview/ IVI based on USB-TMC/ VXI-11/ Socket/ Telnet/ WebServer
• 屏幕尺寸 12.1英寸
• 视频输出 HDMI

配置您的仪器

标配附件

电源线
仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。

USB数据线
USB数据线，用于仪器与PC通信。使用前，需要在PC端安装NI-VISA驱动。

校验证书
校准证书

无线鼠标
标配一个无线鼠标，助您提升操作体验。

屏幕保护壳
扣在机器前面板，保护触摸屏及旋钮，防止碰撞损坏机器。

选配附件

SEM5000A系列电子校准件
频率范围9kHz~26.5GHz，适用于鼎阳所有矢量网络分析仪，能帮助工程师解决使用传统机械校准件耗时久、误差大、操作繁琐等问题。

F503FE
机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 4.5 GHz

F503ME
机械校准件, Type N – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 4.5 GHz

F504FS
机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 9 GHz

F504MS
机械校准件, Type N – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 9 GHz

Y504FS
一体化机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 9 GHz

Y504MS
一体化机械校准件, Type N – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 9 GHz

F504TS
机械校准件, Type N – Male and Female, Open (M,F), Short (M,F), Load (M,F), Through (M-M, M-F, F-F), 50 Ω, DC – 9 GHz, 附带扳手W-191

F505MS
机械校准件, Type N – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 18 GHz

F505FS
机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 18 GHz

F505TS
机械校准件, Type N – Male and Female, Open (M,F), Short (M,F), Load (M,F), Through (M-M, M-F, F-F), 50 Ω, DC – 18 GHz, 附带扳手W-191

F603FE
机械校准件, 3.5mm – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 4.5 GHz

F603ME
机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 4.5 GHz

F604FS
机械校准件, 3.5mm – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 9 GHz

F604MS
机械校准件, 3.5mm – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 9 GHz5000

F604TS
机械校准件, 3.5mm – Male and Female, Open (M,F), Short (M,F), Load (M,F), Through (M-M, M-F, F-F), 50 Ω, DC – 9 GHz, 附带扳手604-W01

Y606MS
一体化机械校准件, 3.5mm – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 26.5 GHz, 附带扳手604-W01

F606TS
机械校准件, 3.5mm – Male and Female, Open (M,F), Short (M,F), Load (M,F), Through (M-M, M-F, F-F), 50 Ω, DC – 26.5 GHz, 附带扳手604-W01

选件

SNA5000-TDA
时域分析软件

SNA5000-TDR
增强时域分析软件

SNA5000-SA
频谱分析软件

SNA5000-AFR
自动夹具移除软件
