SNA5000B系列提供从100 kHz至26.5 GHz的宽广频率范围，0.1 Hz的频率分辨率和-55 dBm至+20 dBm的宽输出功率设置范围。该系列产品支持2端口和4端口配置，提供高达144 dB (typ) 的动态范围，1 Hz至10 MHz的可调中频带宽进一步增强了测试的灵活性和适应性。从5G通信设备测试到汽车电子验证，从半导体特性分析到材料研究，SNA5000B都能提供可靠的测量支持。其出色的性能指标和丰富的功能设置，使其成为研发实验室和生产测试环境的理想选择。

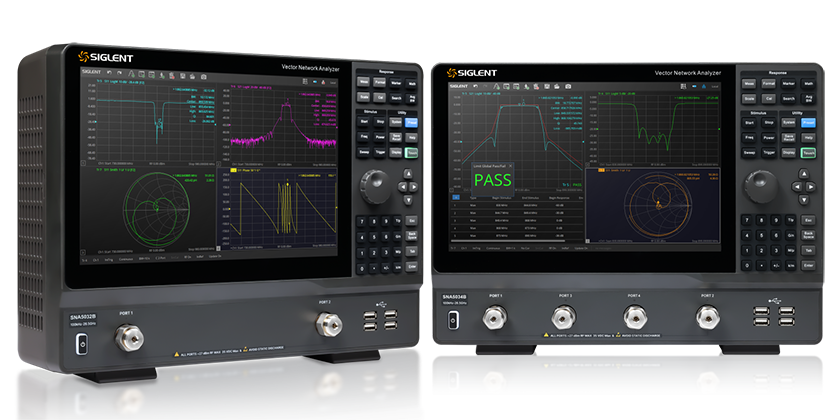

SNA5000B 矢量网络分析仪型号

主要特性

• 频率范围：100 kHz- 26.5 GHz
• 频率分辨率：0.1 Hz
• 中频带宽范围：1 Hz~10 MHz
• 输出功率设置范围：-55 dBm ~ +20 dBm
• 动态范围：144 dB (typ)
• 测量分析类型：S参数测量，差分（平衡）测量，接收机测量，时域分析、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、去嵌功能、频谱分析功能、频偏功能、标量混频器测量、矢量混频测量、脉冲测量、材料测量、增益压缩测量、自动夹具移除等
• 支持直流偏置功能

产品优势

更优秀的参数性能

SNA5000B系列提供从100 kHz至26.5 GHz的宽广频率范围，满足当前主流无线通信、高速数字应用等测试需求。其0.1 Hz的频率分辨率和-55 dBm至+20 dBm的宽输出功率设置范围，使工程师能够精准地分析和调试各类射频器件。该系列产品支持2端口和4端口配置，提供高达144 dB (typ) 的动态范围，确保在测试高抑制比滤波器、低噪声放大器等器件时，仍能保持优异的测量精度和动态性能。1 Hz至10 MHz的可调中频带宽进一步增强了测试的灵活性和适应性。

多维度消除误差

SNA5000B支持响应校准、全二端口校准和TRL校准等多种校准方式，确保测量结果的准确性和可靠性；同时，SNA5000B还具备包括端口延伸、去嵌入、阻抗转换与匹配、自动夹具移除等多种功能，能便捷消除夹具效应，其完善的误差修正算法能够有效消除系统误差，为用户提供真实、可靠的测量数据。

强大的时域分析功能

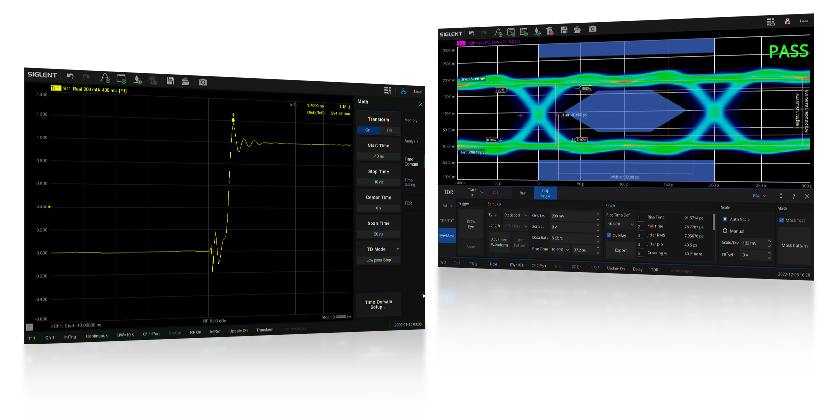

SNA5000B具备时域分析功能（TDA），能对器件的时域特性进行分析。增强时域分析功能（TDR）功能能够进行精确的时域反射和传输测量，为高速数字电路的信号完整性分析和故障定位提供强有力的工具。其最快16.9 ps的阶跃上升时间确保了高超的时间分辨率。

丰富的扩展测量

除了以上多种测试功能，SNA5000B系列集成了差分（平衡）测量、接收机测量、极限测试、纹波测试、带宽分析、频谱分析、频偏功能、标量混频器测量、矢量混频器测量、脉冲测量、材料测量、增益压缩测量、自动夹具移除等多种功能，真正实现了一机多用。用户无需投资多台仪器，即可完成复杂的系统级测试任务。

智能化的操作体验

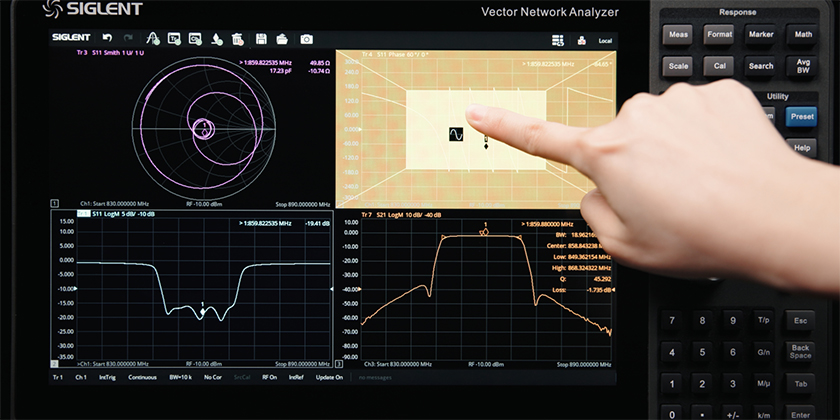

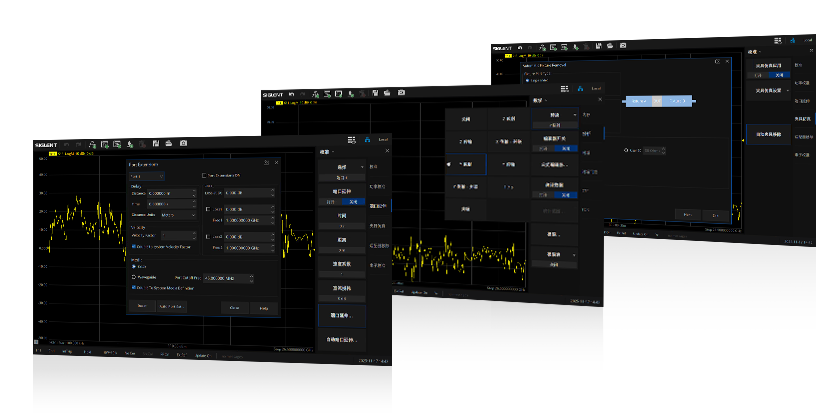

SNA5000B配备12.1英寸高清触摸屏，SNA5000B支持多手势操作和外部设备控制。其直观的用户界面支持多视图布局、历史数据回放与自定义公式输入，显著提升测试效率。同时提供多种远程控制接口，便于系统集成与自动化测试。

产品参数

• 测量频率范围 100kHz-14GHz, 100kHz-26.5GHz
• 端口数 2, 4
• 频率分辨率 0.1Hz
• 幅度分辨率 0.05dB
• 中频带宽范围 1 Hz-10 MHz
• 输出功率设置范围 -55 dBm ~ +20 dBm
• 动态范围 131 dB

配置您的仪器

标配附件

无线鼠标
标配一个无线鼠标，助您提升操作体验。

电源线
仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。

USB数据线
USB数据线，用于仪器与PC通信。使用前，需要在PC端安装NI-VISA驱动。

屏幕保护壳
扣在机器前面板，保护触摸屏及旋钮，防止碰撞损坏机器。

选配附件

SEM5000A系列电子校准件
频率范围9kHz~26.5GHz，适用于鼎阳所有矢量网络分析仪，能帮助工程师解决使用传统机械校准件耗时久、误差大、操作繁琐等问题。

KWR42A
波导校准件, WR-42 (K波段), 包含波导负载, 短路件, 1/8λ, 1/4λ, 3/8λ波导, 2.92mm转接头(M & F to Waveguide), 50 Ω, 18 – 26.5 GHz, 附带安装紧固件

F505MS
机械校准件, Type N – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 18 GHz

F505FS
机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 18 GHz

F505TS
机械校准件, Type N – Male and Female, Open (M,F), Short (M,F), Load (M,F), Through (M-M, M-F, F-F), 50 Ω, DC – 18 GHz, 附带扳手W-191

Y606MS
一体化机械校准件, 3.5mm – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 26.5 GHz, 附带扳手604-W01

F606TS
机械校准件, 3.5mm – Male and Female, Open (M,F), Short (M,F), Load (M,F), Through (M-M, M-F, F-F), 50 Ω, DC – 26.5 GHz, 附带扳手604-W01

选件

SNA5000-TDA
时域分析软件

SNA5000-TDR
增强时域分析软件

SNA5000-SA
频谱分析软件
