SHA860A是一款高性能实时频谱分析仪，频率范围覆盖9 kHz至26.5 GHz。其实时分析功能能够捕捉瞬态信号，结合高灵敏度和低噪声特性，是无线通信等领域的理想工具。

SHA860A 频谱分析仪型号

主要特性

• 频谱分析频率范围：9 kHz – 26.5 GHz
• 实时分析带宽最大110 MHz
• 支持 5G NR OTA测量分析
• 支持 LTE FDD/TDD OTA测量分析
• 支持脉冲测量分析
• 支持GPS定位，在线地图显示
• 典型工作时间 2.5 小时，净重 3.2 kg

产品优势

实时频谱分析 RTSA

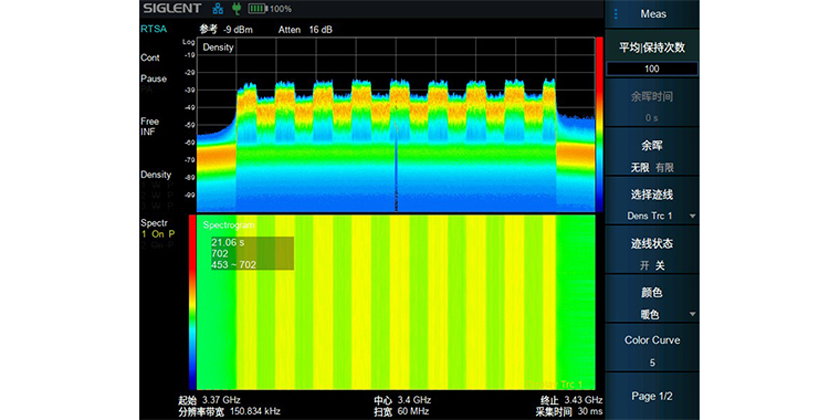

SHA860A 实时分析带宽最大 110 MHz，能以100% POI 捕获最短 3.51 µs 的信号。RTSA 模式下，分析仪能在实时分析带宽之内无缝地进行 FFT 计算和频谱触发，十分有利于瞬态信号的捕获，分析信号频率、信号特征、持续时长、幅度变化等。在频谱监测、跳频电台测试、振荡器研发等领域有着广泛的应用。

5G NR OTA测量

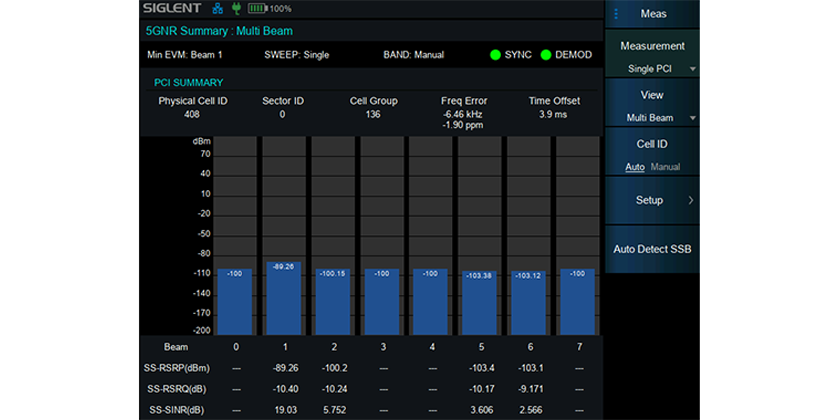

SHA860A的5G NR OTA测量功能可以对多小区进行空中接口（OTA）的测试，提供物理小区 ID、波束号、 GSCN、SS-RSRP 、SS-RSRQ、SS-SINR、SS-RSSI、EVM等解调指标。
此功能可以测试信号和发射机质量，通过对不同频率、不同频段、不同工作模式以及不同类型的发射天线系统进行数据采集分析，并根据不同接收端的测量值判断是否为异常状态，实现对故障的定位与跟踪功能。便于工程师现场测试和部署5G 基站，有效地提高无线网络性能及用户体验。

LTE FDD/TDD OTA测量

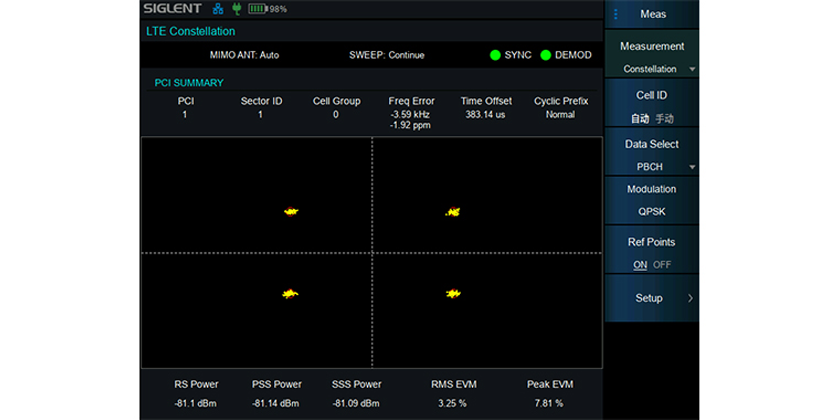

SHA860A 的 LTE OTA 测量功能十分完备，能提供 PCI、扇区 ID、小区组、频率误差、时间偏移、同步状态、功率(PSS/SSS/CRS/PBCH)、EVM(PSS/SSS/CRS/PBCH)、平均 EVM、峰值 EVM 等解调指标，并通过星座图显示 LTE 信号质量。
此功能可对小区进行解调，通过对不同小区的信号质量、信道质量、干扰强度等进行测量和分析，可以确定哪些小区之间的信号干扰更为严重，进而采取相应的干扰协调措施，从而提高小区的通信质量和用户体验。

脉冲参数分析

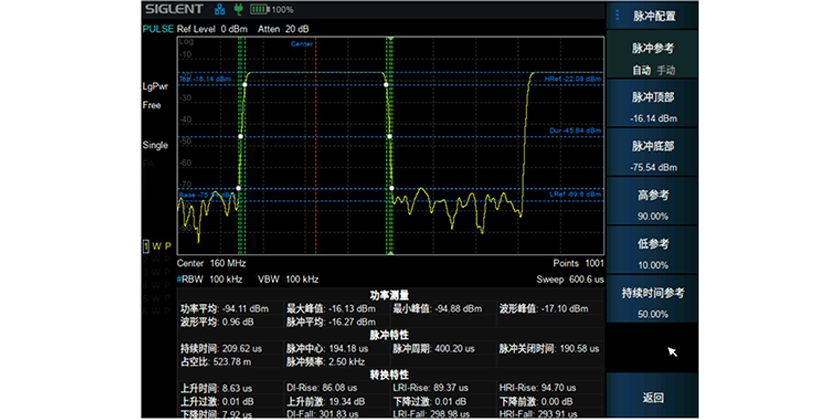

SHA860A脉冲分析功能最大测量点数 为10001，支持功率测量、脉冲特性、转换特性测量；支持正峰值检波、负峰值检波、采样检波、平均检波、常规检波。可帮助工程师准确分析和掌握信号特征，评估和验证射频设备性能。

室内/室外地图

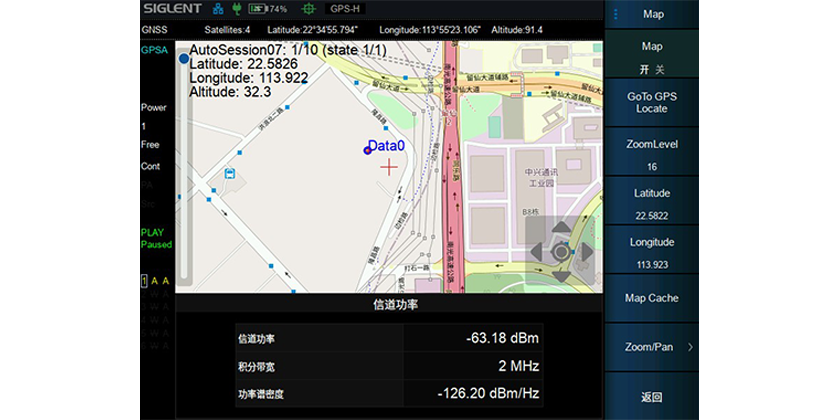

除了测量 5G 和 LTE 基站的性能外，基站技术人员还需进行信号覆盖分析，以便运营商分析基站周边的覆盖条件。SHA860A的室内/室外地图模式可以帮助技术人员了解基站的位置、天线的高度和方向等，对信号覆盖情况进行全方位的掌控，轻松地识别出信号覆盖差或者存在高度干扰的区域，进而采取相应的措施进行优化，有助于提高基站技术人员的工作效率。

IQ 数据采集

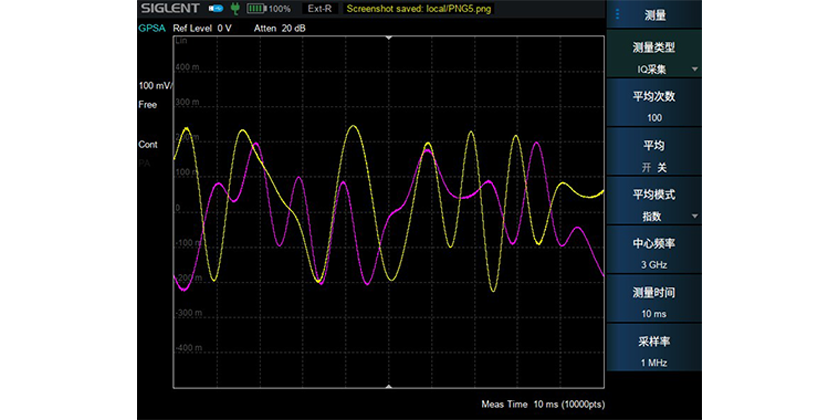

SHA860A IQ数据采集功能拥有 300 MHz 采样率，100 MHz 信号带宽，其高精度、高速度、高可靠性可以捕捉频谱仪输入的模拟信号并转换为频谱数据，不仅能帮助用户记录和显示频谱数据，还可以将数据存储到本地或 USB，具有很好的灵活性。

产品参数

• 频率范围 9 kHz - 3.6 GHz, 9 kHz - 7.5 GHz, 9 kHz - 14 GHz, 9 kHz - 20 GHz, 9 kHz – 26.5 GHz
• 实时分析带宽 40 MHz，110 MHz（选件）
• 相位噪声(典型值) <-104 dBc/Hz
• 矢量网络分析范围 100 kHz - 14 GHz, 100 kHz - 20 GHz, 100 kHz - 3.6 GHz, 100 kHz - 7.5 GHz, 100 kHz – 26.5 GHz
• 分辨率带宽（RBW） 1 Hz ~ 10 MHz, 1-3-10 步进
• 频率分辨率 1 Hz
• 显示平均噪声电平（DANL） -165 dBm/Hz
• 输出功率设置范围 -40dBm ~ 0dBm
• 三阶交调TOI +16 dbm
• 电缆和天线测量模式（选配）
  ​SHA861A：100 kHz~3.6 GHz（30 kHz 起可测试）
  SHA862A：100 kHz~7.5 GHz（30 kHz 起可测试）
  SHA863A：100 kHz~14 GHz（30 kHz 起可测试）
  SHA864A：100 kHz~20 GHz（30 kHz 起可测试）
  SHA865A：100 kHz~26.5 GHz（30 kHz 起可测试）
• 高级测量套件（选配）
  信道功率、邻道功率比、占用带宽、时域功率、载噪比、谐波分析，三阶交调分析，瀑布图
• 信号调制分析（选配）
  AM， FM，PM， ASK， FSK， MSK， PSK， QAM
• 远程控制接口 LAN， USB Device， USB Host(USB-GPIB)
• 远程控制能力
  SCPI / Labview / IVI based on USB-TMC / VXI-11 / GPIB / Socket / Telnet NI-MAX Web Browser (HTML 5 Supported)
• 显示 TFT LCD， 800x600， 8.4英寸多点触摸屏

配置您的仪器

标配附件

USB数据线
USB数据线，用于仪器与PC通信。使用前，需要在PC端安装NI-VISA驱动。

电源线
仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。

SHA860(850)A-可充电锂电池

12V_AP_4A
AC-DC适配器，12V，4A（不含电源线）

SHA860(850)A-便携软包

SHA860A快速指南
仪器标配的快速指南。

选配附件

N-BNC-2L
N-BNC线缆， 2 GHz带宽

N-N-6L
N-N线缆，6 GHz带宽，700 mm

N-SMA-6L
N-SMA线缆，6 GHz带宽，700mm

N-N-18L
N-N线缆，18 GHz带宽，1000 mm

N-SMA-18L
N-SMA-18L同轴线缆，18 GHz带宽，1000 mm

SMA-SMA-18L
SMA公头转SMA公头线缆，带宽18 GHz，1000 mm

UkitSSA3X
反射电桥，1 MHz~2.5 GHz；2 x N(M)-N(M)

SRF5030T
3根磁场近场探头（5 mm，10 mm, 20 mm），1根电场近场探头（5 mm），频率范围：300 kHz ～ 3 GHz，分辨率 5 mm，10 mm, 20 mm, 适用于 EMI 辐射干扰和强度检测

F503FE
机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 4.5 GHz

F503ME
机械校准件, Type N – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 4.5 GHz

F504FS
机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 9 GHz

F504MS
机械校准件, Type N – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 9 GHz

F603FE
机械校准件, 3.5mm – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 4.5 GHz

F603ME
机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 4.5 GHz

F604FS
机械校准件, 3.5mm – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 9 GHz

F604MS
机械校准件, 3.5mm – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 9 GHz5000

Y504FS
一体化机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 9 GHz

Y504MS
一体化机械校准件, Type N – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 9 GHz

F504TS
机械校准件, Type N – Male and Female, Open (M,F), Short (M,F), Load (M,F), Through (M-M, M-F, F-F), 50 Ω, DC – 9 GHz, 附带扳手W-191

F604TS
机械校准件, 3.5mm – Male and Female, Open (M,F), Short (M,F), Load (M,F), Through (M-M, M-F, F-F), 50 Ω, DC – 9 GHz, 附带扳手604-W01

BAG-H2
便携软包

SHA860(850)A-可充电锂电池

12V_AP_4A
AC-DC适配器，12V，4A（不含电源线）

ANT-DA11
包含放大器手柄及10MHz ~ 200MHz天线，天线增益10dB(典型值)；驻波比＜1:1.9(典型值)；射频接口50Ω/N型，母

ANT-DA12
包含放大器手柄及200 MHz ~ 500 MHz天线
天线增益10dB(典型值)；驻波比＜1:1.9(典型值)；射频接口50Ω/N型，母

ANT-DA13
包含放大器手柄及500 MHz~8 GHz天线
天线增益10dB(典型值)；驻波比＜1:1.9(典型值)；射频接口50Ω/N型，母

ANT-GPS1
GPS外置天线，SMA公头，100 cm

ANT-DA1
定向天线套件：SHA861A，SHA862A
3个宽频定向天线(10 MHz~200 MHz，200 MHz~500 MHz， 500 MHz~8 GHz)，1个放大器手柄(10 dB，9 kHz~8 GHz)

ANT-DA2
定向天线套件：SHA863A，SHA864A，SHA865A
1个宽频定向天线(8 GHz~26.5 GHz)，1个放大器手柄(10 dB，8 GHz~26.5 GHz)

选件

SHA860-AMA
模拟调制分析套件： AM/FM/PM

SHA860-AMK
高级测量套件：信道功率、邻道功率比、占用带宽、时域功率、载噪比、谐波分析，三阶交调分析，瀑布图

SHA860-B1A
分析带宽110 MHz

SHA860-BIAS
Bias直流偏置输出

SHA860-CAT
CAT 天线与电缆测量

SHA860-DMA
数字调制分析套件： ASK/FSK/PSK/MSK/QAM

SHA860-F2
SHA861A 升级至 SHA862A

SHA860-GPS
GPS接收机

SHA860-IQA
实时数据采集

SHA860-LTE
LTE TDD/ FDD OTA测量

SHA860-MAP
GPS定位记录(需要GPS接收机)

SHA860-NR
5G NR OTA 测量

SHA860-PU
脉冲测量分析

SHA860-RTA
实时频谱分析

SHA860-SOR
独立信号源

SHA860-VNA
VNA分析仪

SHA860-F4
SHA863A升级至SHA864A

SHA860-F5
SHA864A升级至SHA865A
