SHA850A集频谱分析仪、矢量网络分析仪和电缆与天线测量功能于一体，其出色的性能与稳定性，使得在多种应用场景下都能发挥出色，是专业用户的可靠选择。

SHA850A 频谱分析仪型号

主要特性

• 频谱分析频率范围：9 kHz – 3.6GHz / 7.5 GHz
• 天线和电缆测量频率范围：100 kHz – 3.6GHz / 7.5 GHz
• 显示平均噪声电平 DANL 低于-165 dBm/Hz
• 单边带相位噪声低于-104 dBc/Hz， 1 GHz 偏移 10 kHz
• 全带宽独立信号源和前置放大器
• 典型工作时间 4 小时，净重3.2 kg

产品优势

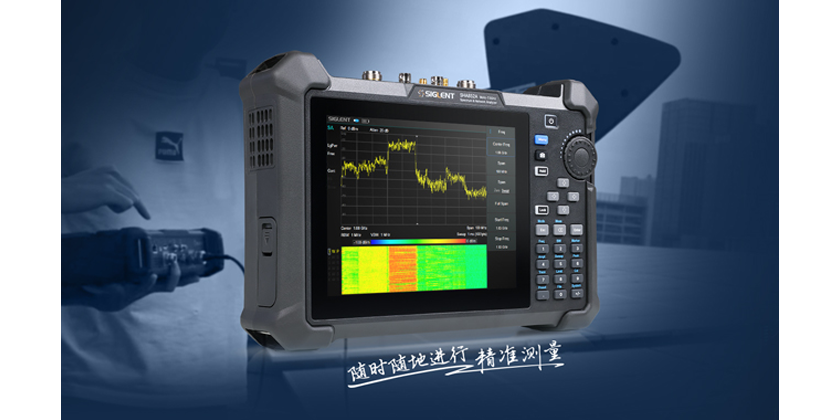

形态更轻盈，多场景适用

SHA850A系列手持式频谱分析仪频率范围 9 kHz~7.5 GHz，机身更轻盈，适合外出携带、手持操作，采用续航长达4小时的电池供电，并且可配置GPS定位功能，能满足各种场景下的现场测试，如通信基站，汽车OTA测试，频谱监测等。
采用高集成度设计，可进行信号频域分析，陆地移动电台，无线数据网络测量，线缆、天线、器件测试，EMI干扰等测试。并且其射频性能优异，DANL低至-165 dBc/Hz，可有效识别小信号，单边带相位噪声仅为<-104 dBc/Hz @1 GHz, 10 kHz offset，媲美台式频谱分析仪。

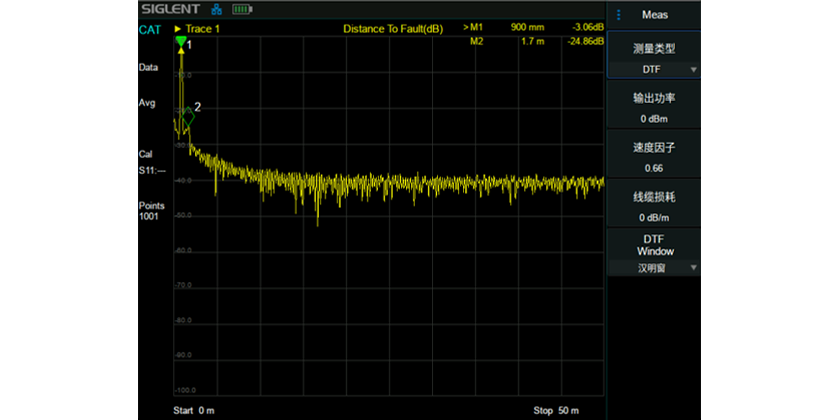

电缆和天线测试模式

电缆和天线分析仪模式下可测量的频率范围为100 kHz~3.6 GHz；
支持故障点距离（DTF）、时域反射计(TDR) 、1端口电缆损耗、2端口插入损耗、回波损耗及VSWR测量功能。

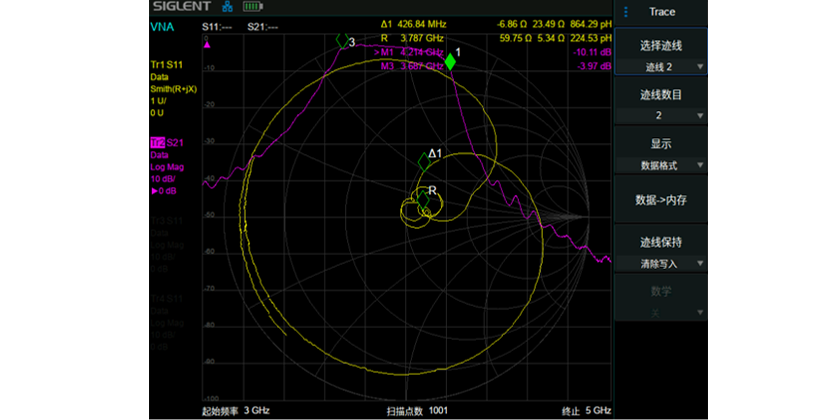

矢量网络分析模式

支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式。

产品参数

• 频率范围 9 kHz - 3.6 GHz, 9 kHz - 7.5 GHz
• 最大实时带宽 -
• 相位噪声(典型值) <-104 dBc/Hz
• 显示平均噪声电平（DANL） -165 dBm/Hz
• 矢量网络分析范围 100 kHz - 3.6 GHz, 100 kHz - 7.5 GHz
• 端口数 2
• 频率分辨率 1 Hz
• 幅度分辨率 -
• 输出功率设置范围 -40dBm ~ 0dBm
• 动态范围 108dB
• 中频带宽范围 100 Hz，300 Hz，1 kHz，3 kHz，10 kHz
• 三阶交调TOI +16 dbm
• 最小分辨率带宽 1 Hz
• 电缆和天线测量模式
  SHA851A：100 kHz~3.6 GHz
  SHA852A：100 kHz~7.5 GHz
• 高级测量套件（选配） 信道功率、邻道功率比、占用带宽、时域功率、载噪比、谐波分析，三阶交调分析，瀑布图
• 信号调制分析（选配） AM， FM，PM， ASK， FSK， MSK， PSK， QAM
• 远程控制接口 LAN， USB Device， USB Host(USB-GPIB)
• 远程控制能力
  SCPI / Labview / IVI based on USB-TMC / VXI-11 / GPIB / Socket / Telnet NI-MAX Web Browser (HTML 5 Supported)
• 显示 TFT LCD， 800x600， 8.4英寸多点触摸屏

配置您的仪器

标配附件

USB数据线
USB数据线，用于仪器与PC通信。使用前，需要在PC端安装NI-VISA驱动。

电源线
仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。

SHA860(850)A-可充电锂电池

12V_AP_4A
AC-DC适配器，12V，4A（不含电源线）

SHA860(850)A-便携软包

SHA850A快速指南
仪器标配的快速指南。

选配附件

N-BNC-2L
N-BNC线缆， 2 GHz带宽

N-N-6L
N-N线缆，6 GHz带宽，700 mm

N-SMA-6L
N-SMA线缆，6 GHz带宽，700mm

N-N-18L
N-N线缆，18 GHz带宽，1000 mm

N-SMA-18L
N-SMA-18L同轴线缆，18 GHz带宽，1000 mm

SMA-SMA-18L
SMA公头转SMA公头线缆，带宽18 GHz，1000 mm

UkitSSA3X
反射电桥，1 MHz~2.5 GHz；2 x N(M)-N(M)

SRF5030T
3根磁场近场探头（5 mm，10 mm, 20 mm），1根电场近场探头（5 mm），频率范围：300 kHz ～ 3 GHz，分辨率 5 mm，10 mm, 20 mm, 适用于 EMI 辐射干扰和强度检测

F503FE
机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 4.5 GHz

F503ME
机械校准件, Type N – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 4.5 GHz

F504FS
机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 9 GHz

F504MS
机械校准件, Type N – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 9 GHz

F603FE
机械校准件, 3.5mm – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 4.5 GHz

F603ME
机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 4.5 GHz

F604FS
机械校准件, 3.5mm – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 9 GHz

F604MS
机械校准件, 3.5mm – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 9 GHz5000

Y504FS
一体化机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 9 GHz

Y504MS
一体化机械校准件, Type N – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 9 GHz

F504TS
机械校准件, Type N – Male and Female, Open (M,F), Short (M,F), Load (M,F), Through (M-M, M-F, F-F), 50 Ω, DC – 9 GHz, 附带扳手W-191

F604TS
机械校准件, 3.5mm – Male and Female, Open (M,F), Short (M,F), Load (M,F), Through (M-M, M-F, F-F), 50 Ω, DC – 9 GHz, 附带扳手604-W01

BAG-H2
便携软包

SHA860(850)A-可充电锂电池

12V_AP_4A
AC-DC适配器，12V，4A（不含电源线）

ANT-DA11
包含放大器手柄及10MHz ~ 200MHz天线，天线增益10dB(典型值)；驻波比＜1:1.9(典型值)；射频接口50Ω/N型，母

ANT-DA12
包含放大器手柄及200 MHz ~ 500 MHz天线
天线增益10dB(典型值)；驻波比＜1:1.9(典型值)；射频接口50Ω/N型，母

ANT-DA13
包含放大器手柄及500 MHz~8 GHz天线
天线增益10dB(典型值)；驻波比＜1:1.9(典型值)；射频接口50Ω/N型，母

ANT-GPS1
GPS外置天线，SMA公头，100 cm

ANT-DA1
定向天线套件：SHA861A，SHA862A
3个宽频定向天线(10 MHz~200 MHz，200 MHz~500 MHz， 500 MHz~8 GHz)，1个放大器手柄(10 dB，9 kHz~8 GHz)

选件

SHA850-AMA
模拟调制分析套件： AM/FM/PM

SHA850-AMK
高级测量套件：
信道功率、邻道功率比、占用带宽、时域功率、载噪比、谐波分析，三阶交调分析，瀑布图

SHA850-BIAS
Bias直流偏置输出

SHA850-DMA
数字调制分析套件： ASK/FSK/PSK/MSK/QAM

SHA850-F2
SHA851A升级至SHA852A

SHA850-GPS
GPS接收机

SHA850-MAP
GPS定位记录(需要GPS接收机)

SHA850-SOR
独立信号源

SHA850-VNA
VNA分析仪
