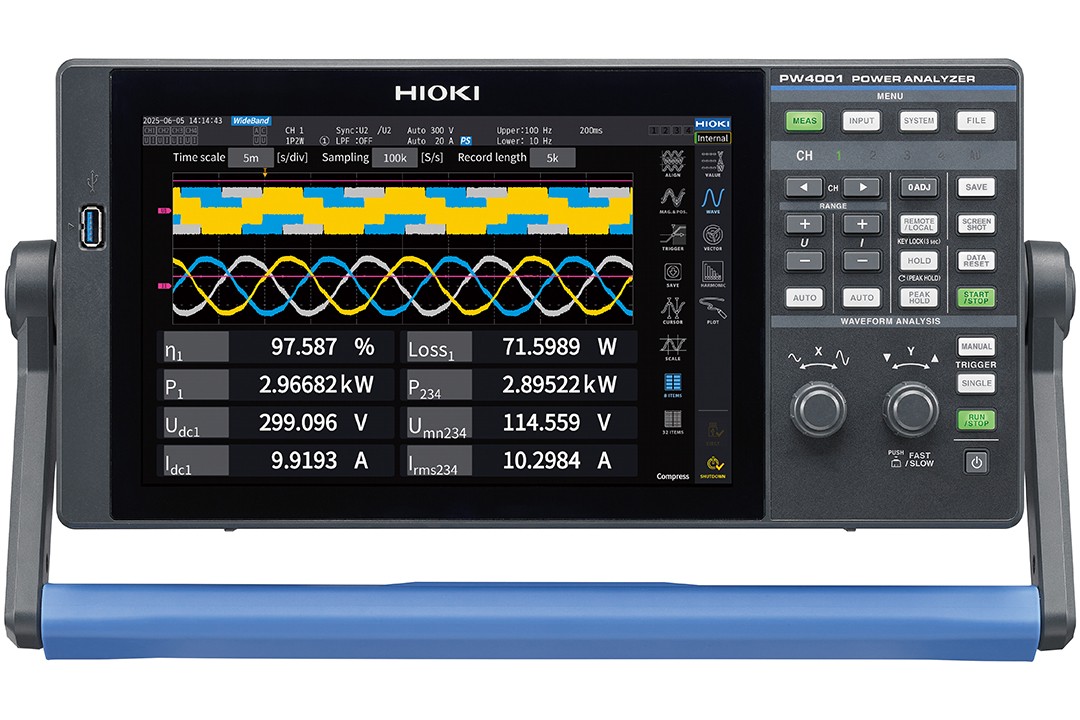

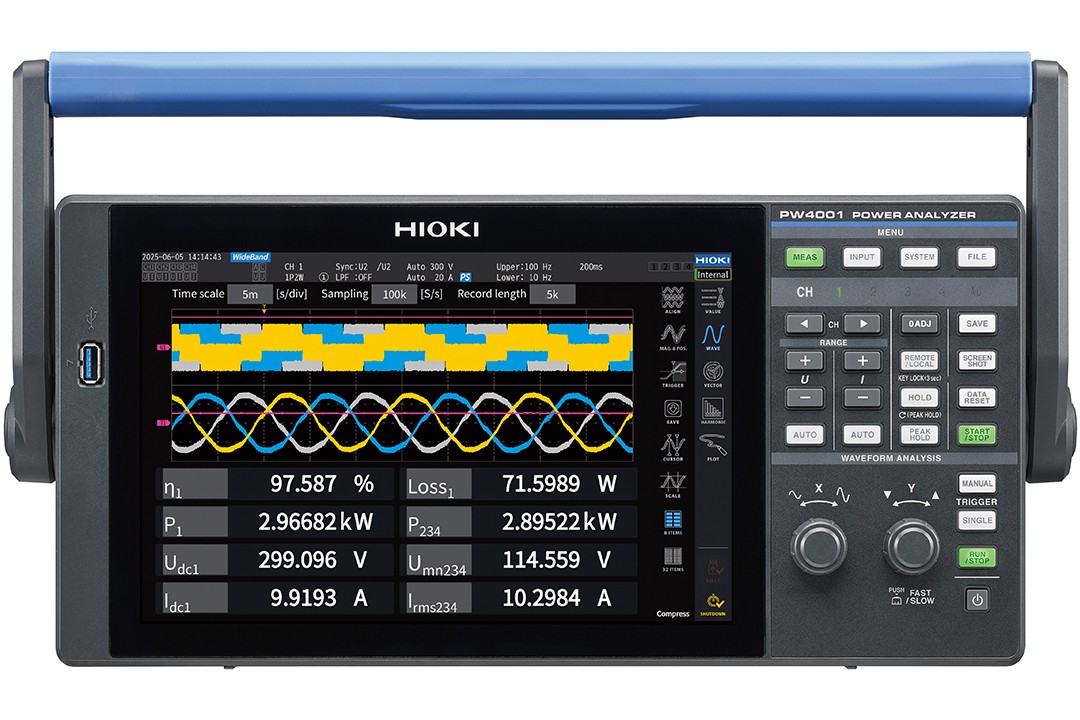

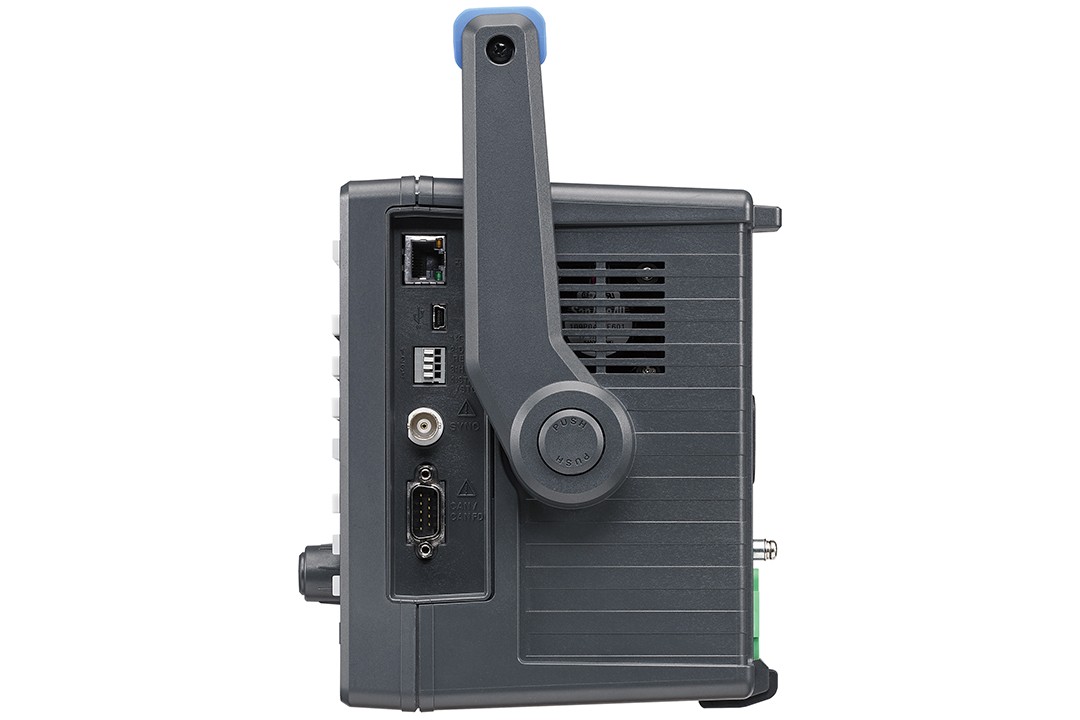

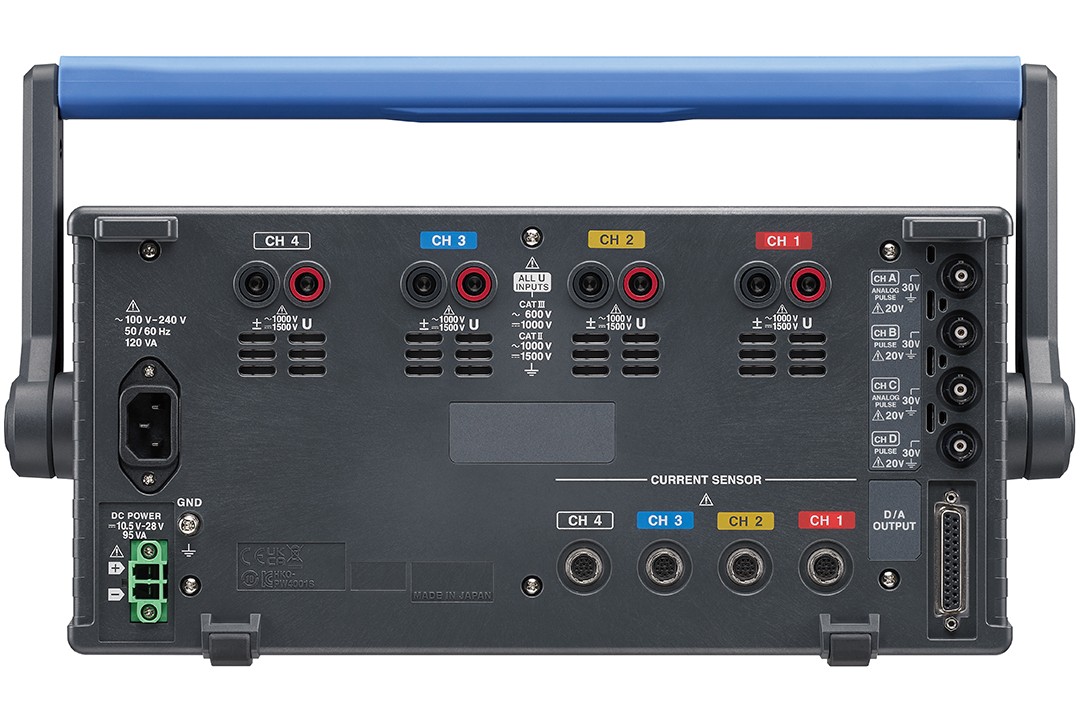

HIOKI PW4001 功率分析仪
用于电动汽车功率测量的便携式4ch功率分析仪，基本精度±0.04%。基本精度：±0.04%；可使用温度范围: -20°C〜50°C；频率带宽: DC, 0.1 Hz〜600 kHz；支持CAN/CAN FD（输入&输出）；自动相位补偿功能（仅限HIOKI日置的电流传感器）。
申请服务
用于电动汽车功率测量的便携式4ch功率分析仪，基本精度±0.04%
PW4001 功率分析仪概要
- 基本精度：±0.04%
- 可使用温度范围: -20°C〜50°C
- 频率带宽: DC, 0.1 Hz〜600 kHz
- 支持CAN/CAN FD（输入&输出）
- 自动相位补偿功能（仅限HIOKI日置的电流传感器）
高精度与便携性的完美结合
PW4001是一款高精度、便携式4ch功率分析仪。它实现了直流精度 ±0.04%，测量带宽覆盖从直流到600 kHz。通过在全频带内维持精度规格，确保了从直流到高频的可靠测量。
在具备优越便携性的同时，PW4001也确保了在研发和生产现场所要求的测量精度。它适用于广泛的应用场景，包括现场测试、实验室评估和生产线检验等。

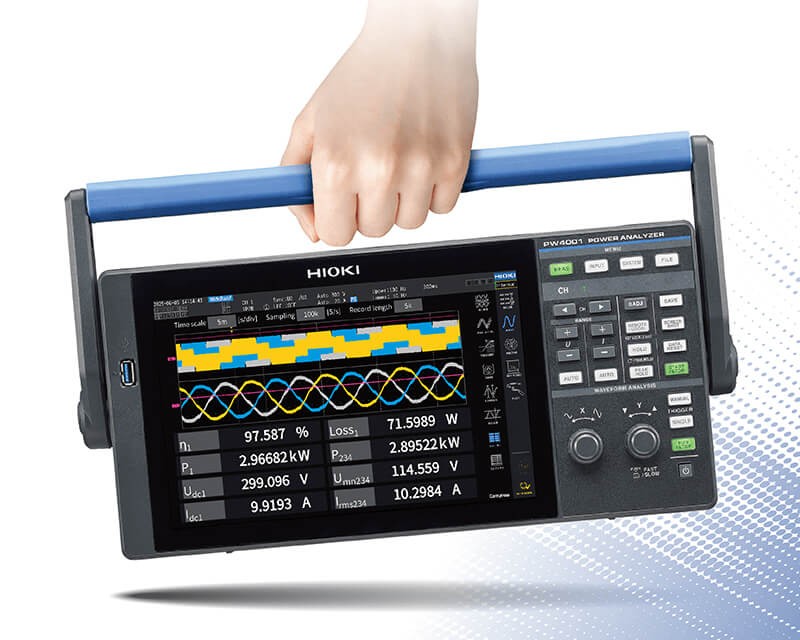

实验室级的高精度，同样也适用于现场
从xEV的油耗及功率损耗测试，到DC - DC转换器和逆变器的效率评估，再到电机效率分析，PW4001都能胜任。它是一款集卓越可靠性与广泛适用性于一身的新一代便携式功率分析仪，可应对各种测量场景。

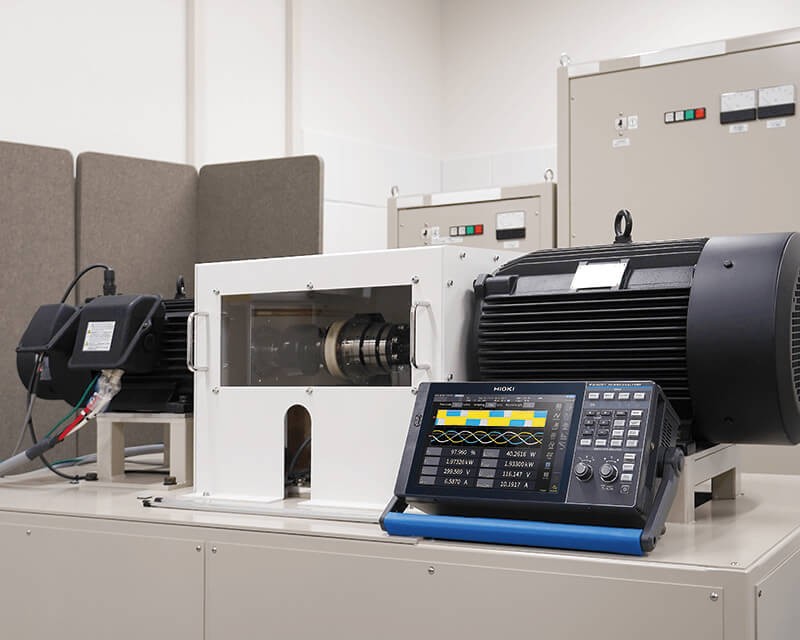

能应对各种现场测试问题的设计
高精度捕捉瞬态功率变化
以1 ms数据更新速率和600 kHz带宽评估电机与逆变器效率。
即使是瞬态功率损耗也能准确测量。
- 以毫秒级精度捕捉电机功率波动
- 评估高频逆变器效率
- 自动捕捉充电与能量再生情况，实现效率的精准测算
大幅缩短电耗测试的设置时长
通过CAN电压的直接输入及灵活的车载安装，实现更快更安全的测试设置。可工作温度范围广，符合WLTP的-7℃测试要求。即使在更低的温度下也能保证精度进行测量。
- 无惧高低温测试。可直接安装于低温仓
- 在车辆附近完成测试安装。可通过同步功能扩展通道
- 通过CAN采集电池电压，安全且简便

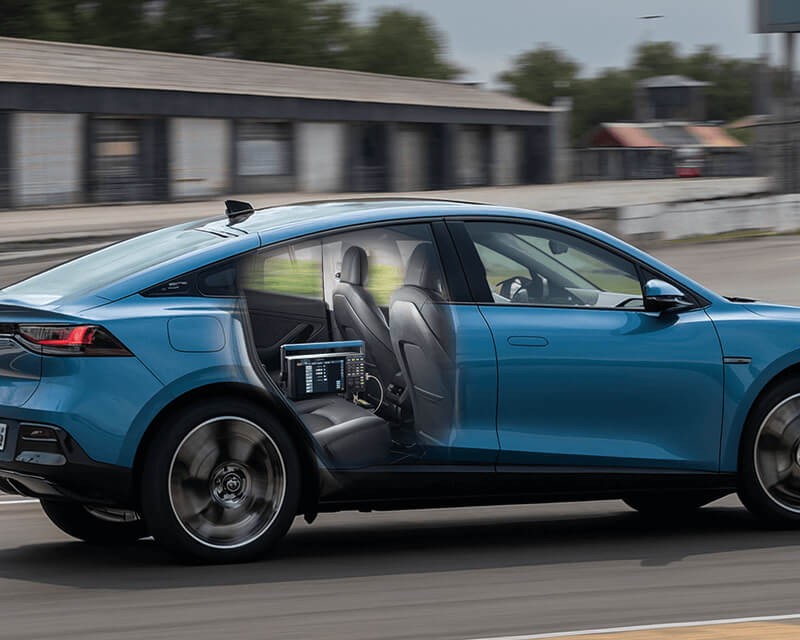

适用于实车路试的便利设计
无需改造车辆即可测量功率。OBD-II输入及直流电源便于车载使用。
- 工作温度范围：-20℃~+50℃，适应严苛环境
- 支持直流电源(10.5 V ~ 28 V)，便于车载安装
- 通过OBD-II CAN总线，实现安全、实时的车辆数据采集
通过波形和数值确保生产质量
通过数值和波形的结合，在储能系统及功率调节器的量产检测中实现可靠且可量化的品质检查。
- 在直流和50Hz/60Hz下以±0.04%的精度验证效率
- 支持最高DC 1500 V的直接电压输入
- 2.5 MHz采样率，可准确捕捉开关波形
尺寸减半，便捷翻倍
这款采用纤薄设计的钳式电流传感器，在狭窄空间的安装便捷性大幅提升。
它能让发动机舱内的繁琐操作变得简单又高效，大大缩短油耗测试和性能测试的准备时间。
不仅能缩短安装设置的时间，还能降低因强行安装导致传感器损坏的风险。该传感器满足WLTP和SAE J1634标准的电流精度要求，可高精度（DC精度0.07%）测量最大达500A的AC/DC电流。
PW4001 功率分析仪规格
基本参数
精度保证期为6个月，1年准精度为6个月精度的1.5倍。
| 测量线路 | 单相2线、单相3线、三相3线、三相4线 |
|---|---|
| 通道数 | 4 (4路电压，4路电流，通道间绝缘隔离) |
| 测量频率带宽 | DC, 0.1 Hz〜600 kHz |
| 采样 | 16 bit, 2.5 MHz |
| 数据更新速率 | 1 ms, 10 ms, 50 ms, 200 ms |
| 功率测量精度 | DC, 50 Hz/60 Hz: ±0.03 % reading ± 0.01 % range/50 kHz: ±0.40 % reading ± 0.10 % range |
| 电压测量范围 | 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V |
| 电流测量范围 | 40 mA〜2000 A (视电流传感器而定) |
| 测量参数 | 电压 (U)、电流 (I)、有功功率 (P)、视在功率 (S)、无功功率 (Q)、功率因数 (λ)、相位角 (φ)、电压频率 (fU)、电流频率 (fI)、效率 (η)、损耗 (Loss)、电压纹波系数 (Urf)、电流纹波系数(Irf)、电流累积 (Ih)、功率累积 (WP)、电压峰值 (Upk)、电流峰值 (Ipk) |
| 谐波测量 | 宽频带模式：(最大分析次数500次) |
| 波形记录 | 记录容量：任意波形(电流、电压、电机)最多可达5兆字 |
| 电机分析(选件) | 电压、转矩、转速、频率、转差率 |
| 运算功能 | 效率损耗运算、用户自定义公式、Delta变换、电流传感器自动相位补偿 |
| 外部接口 | U盘、LAN、USB(通讯)、外部控制、BNC同步、CAN或CAN FD |
| 电源 | AC 100 V～240 V, DC 10.5 V～28 V |
| 体积与重量 | 约361 (W) × 176 (H) × 135 (D) mm , 约4.6 kg |
| 附件 | 启动指南× 1，电源线× 1，USB线× 1，D-sub连接器× 1(适用于PW4001-02、PW4001-05)，DC电源连接器(适用于PW4001-04、PW4001-05) |
PW4001 功率分析仪选件
直接连接式高精度电流输入
用于连接HIOKI ME15W端子（12pin）
- 电流直接输入单元 PW9100
宽频带·高精度 电流测量选件上市
200A以下（高精度）
用于连接HIOKI ME15W端子（12pin）
- AC/DC电流探头 CT6830
频率带宽：DC〜100 kHz 额定测量电流：AC/DC 2A 可测导体直径：φ5 mm - AC/DC电流探头 CT6831
频率带宽：DC〜100 kHz 额定测量电流：AC/DC 20A 可测导体直径：φ5 mm - AC/DC电流探头CT6841A
频率特性：DC〜2MHz 额定电流：AC/DC 20A 可测导体直径：φ20mm - AC/DC 电流探头 CT6843A
频率特性：DC〜700 kHz 额定电流：AC/DC 200A 可测导体直径：φ20mm - AC/DC电流传感器 CT6862-05
频率特性：DC〜1MHz(位相〜300 kHz) 额定电流：AC/DC 50A 可测导体直径：φ24mm - AC/DC电流传感器 CT6863-05
频率特性：DC〜500kHz(位相〜300 kHz) 额定电流：AC/DC 200A 可测导体直径：φ24mm - AC/DC电流传感器 CT6872,CT6872-01
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 50A 可测导体直径：φ24mm - AC/DC电流传感器 CT6872,CT6872-01
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 50A 可测导体直径：φ24mm - AC/DC电流传感器 CT6873,CT6873-01
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 200A 可测导体直径：φ24mm - AC/DC电流传感器 CT6873,CT6873-01
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 200A 可测导体直径：φ24mm - 钳式传感器 9272-05
频率特性：1Hz〜100kHz (位相5Hz〜50kHz) 额定电流：AC 20A/200A 可测导体直径：φ46mm
500A以下（高精度）
用于连接HIOKI ME15W端子（12pin）
- AC/DC 电流探头 CT6844A
频率特性：DC〜500 kHz 额定电流：AC/DC 500A 可测导体直径：φ20mm - AC/DC电流探头 CT6845A
频率特性：DC〜200 kHz 额定电流：AC/DC 500A 可测导体直径：φ50mm - AC/DC电流传感器CT6875A
带宽：DC〜2MHz（CT6875A-1: DC〜1.5MHz） 额定电流：AC/DC 500A 可测导体直径：φ36mm - AC/DC电流传感器CT6904A, CT6904A-1
带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 500A 可测导体直径：φ32mm - AC/DC电流传感器CT6904A, CT6904A-1
带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 500A 可测导体直径：φ32mm
2000A以下（高精度）
用于连接HIOKI ME15W端子（12pin）
- AC/DC电流探头 CT6846A
频率特性：DC〜100 kHz 额定电流：AC/DC 1000A 可测导体直径：φ50mm - AC/DC电流传感器CT6876A
带宽：DC〜1.5MHz（CT6876A-1: DC〜1.2MHz） 额定电流：AC/DC 1000A 可测导体直径：φ36mm - AC/DC电流传感器CT6877A
带宽：DC〜1MHz 额定电流：AC/DC 2000A 可测导体直径：φ80mm
8000A以下（高精度）
用于连接HIOKI ME15W端子（12pin）※多条配线的大电流集中测量。使用多个AC/DC电流传感器CT6877A连接至传感器单元CT9557，能够测量最大8000A的电流。连接PW6001/PW4001与CT9557需要一根连接线。
- 传感器单元CT9557
单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出 - 连接线CT9904
HIOKI ME15W (12 pin) 端子- ME15W (12 pin) 端子, 1 m (CT9557计算输出和用于连接PW6001/PW3390)
PL23（10pin）-ME15W（12pin）转换
※使用没有-05结尾的PL23端子类型时，请使用CT9900将其转换为ME15W端子。※在使用CT9900连接CT6865、CT6846（没有-05结尾的类型）时，需在主机端手动设置CT比。
- 转换线 CT9900
将PL23(10pin)转换为ME15W(12pin)端子
2000A AC/DC电流输入
HIOKI PL14传感器与PW4001连接需要使用CT9920。
- AC/DC电流传感器 CT7642
频率带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直径：φ55mm - AC/DC自动调零电流传感器 CT7742
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直径：φ55mm - 转换线 CT9920
将输出端子(PL14)的电流传感器连接到(ME15)端子PW3390等时需要
6000A电流输入
HIOKI PL14传感器与PW4001连接需要使用CT9920。
- AC柔性电流钳 CT7040
带宽：10Hz〜50kHz (±3dB) 额定电流：AC 600A/6000A 可测导体直径：φ 254mm〜φ 100mm - 转换线 CT9920
将输出端子(PL14)的电流传感器连接到(ME15)端子PW3390等时需要
电压输入
- 电压线L1000
标配，红/黄/蓝/灰各1， 黑4，3m长，鳄鱼夹×8 - 转接线L1021-01
香蕉头支线– 香蕉头（红×1根），线长约0.5 m，用于L9438s或L1000s支线，CAT IV 600V, CAT III 1000V - 转接线L1021-02
香蕉头支线– 香蕉头（黑×1根），线长约0.5 m，用于L9438s或L1000s支线，CAT IV 600V, CAT III 1000V - 电压线L1025
CAT Ⅱ DC1500 V, 1 A, CAT III 1000 V, 1 A；香蕉头–香蕉头（红/黑×各1）、带鳄鱼夹、约3 m - 连接线L1050-03
3.0 m - 抓状夹 L9243
安装于香蕉头线的前端，红黑套装，全长 185mm，CAT II 1000V - 电压线L9438-50
红、黑各1， 3m 长，鳄鱼夹2个。 - AC/DC高压分压器VT1005
安全测最大5000V的高压，测量频带DC ~ 4MHz
连接用
- 延长线CT9902
5m, 12pin - 12pin - L3000
·D/A输出线（D-sub25 针-BNC（公头）20 通道转换线） - 鳄鱼夹 L4935
用于L4930/L4940前端，CAT IV 600V, CAT III 1000V - 连接线 L4940
香蕉插头-香蕉插头，1.5m，红黑各1 - 连接线 L9217
线两端为绝缘BNC接口，1.6m - 连接线L9217-01
导线两端为绝缘BNC，3.0 m - 连接线L9217-02
导线两端为绝缘BNC，10 m - 连接线L9257
1.2m长 - Z5200
·BNC端子盒（D-sub25 针-BNC（公头）20 通道转换线） - 连接线 9165
适用于 9268/9269; BNC- BNC,1.5m长 - CAN线 9713-01
用于MR8904。 长1.8m
携带箱
- 携带箱C4001
硬质箱体
其他
- 支架安装件Z5302
适用于EIA标准机架 - 支架安装件Z5303
适用于JIS标准机架
