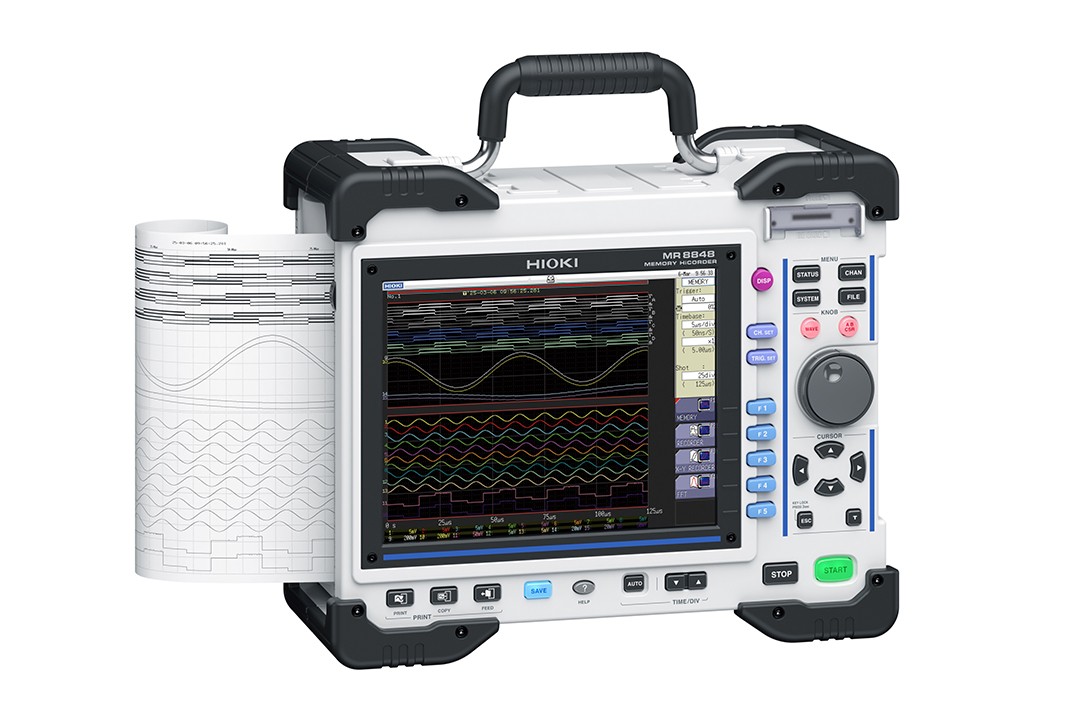

HIOKI MR8848 存储记录仪
应对严苛现场的“硬核”记录仪。坚固机身、便携机型；通道间绝缘实现稳定测量；模拟最多32通道、可同时记录多种现象；大容量存储可实现长时记录；数值运算及波形判定功能；配备打印功能（另购选件），可在现场打印记录波形。
申请服务
应对严苛现场的“硬核”记录仪
MR8848 存储记录仪概要
- 坚固机身、便携机型
- 通道间绝缘实现稳定测量
- 模拟最多32通道、可同时记录多种现象
- 大容量存储可实现长时记录
- 数值运算及波形判定功能
- 配备打印功能（另购选件），可在现场打印记录波形
产品介绍视频
存储记录仪MR8848是用于电力设备、数据中心UPS、铁路等需要在现场测量瞬态功率的记录仪。
坚固机身可轻松应对艰难环境下的跌落和振动测试。
高速采样可捕捉逆变器电压和电流波形。通过搭载大容量存储器，实现高速波形的长时间记录功能，能够全面捕捉从瞬时波动到长期行为的所有波形。
用于评估测试、故障筛查
为了确保电力设施、数据中心的 UPS 和铁路等基础设施稳定无故障地运行，存储记录仪的高精度测量不可或缺。详情请参考产品样本中的应用案例。

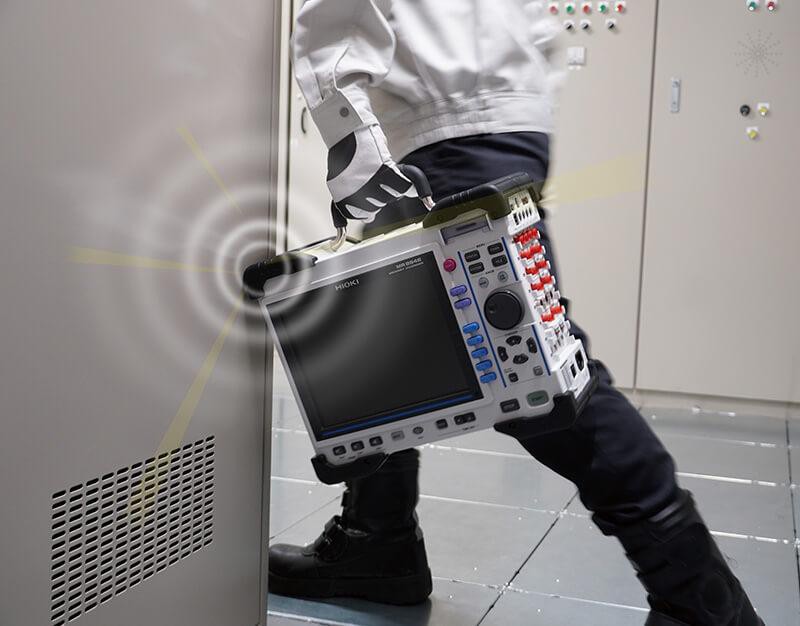

坚固机身
为降低因跌落或撞击导致的故障风险，采用高耐久性机箱设计，并在主机四角配备防护壳。
安全且可靠性高的测量
在同时测量动力线路和信号线路等不同电气系统时，短路会成为重大安全隐患。存储记录仪通道间绝缘隔离，可有效防止不同回路间的短路事故。
现象的相关性分析
可同步记录多种物理现象并分析各信号间的相关性。不仅支持电压测量，还兼容钳式传感器电流检测、压力传感器等多种测量，实现综合性数据采集。

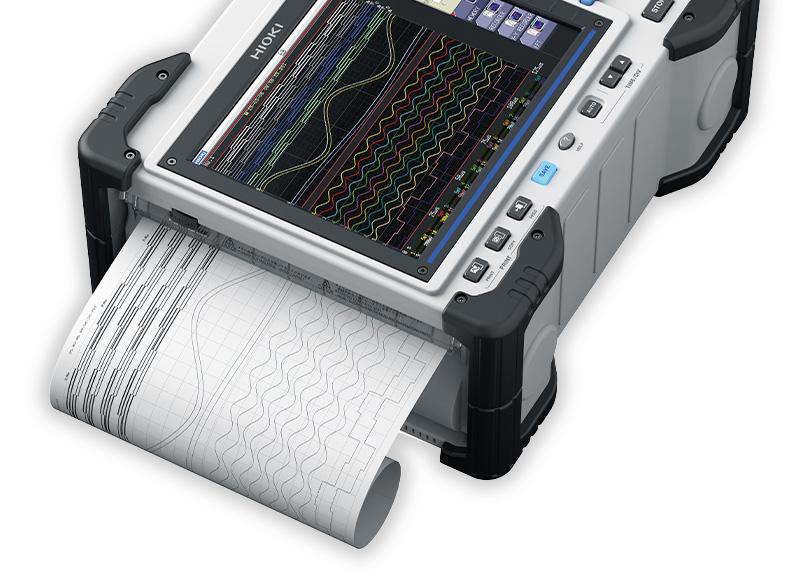

配备打印功能（另购选件）
打印记录波形并共享，防止数据篡改且适用于现场测量。通过选件内置打印机将记录波形以A4尺寸打印。

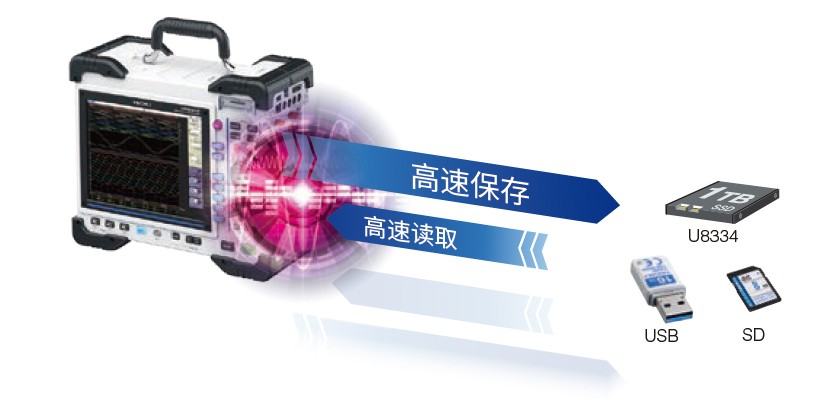

数据的实时保存和大容量存储（另购选件MR9001CN、U8334）
MR9001CN的实时保存功能可将数据存储至1TB大容量内存U8334中，实现长时间的波形记录。例如在铁路车辆测量中，以10μs/S的采样率可连续1小时以上记录10项或更多参数。
MR8848 存储记录仪规格
基本参数（精度保证期1年）
| 测量功能 |
MEM（高速记录）、REC（实时记录）、X-Y记录仪、FFT |
|---|---|
|
最大通道数 |
模拟16通道 + 逻辑16通道 模拟32通道 + 逻辑16通道（安装U8975或U8978×8时） 模拟10通道 + 逻辑64通道（安装主机逻辑 + 8973×3时） 模拟20通道 + 逻辑64通道(安装U8975或U8978×5+主机逻辑+8973×3时) |
| 单元数 |
最多8单元 限制事项： 电流单元8971最多4单元 逻辑单元8973最多3单元 3通道电流单元U8977最多3单元 |
| 主机逻辑通道数 |
16（逻辑探头输入连接器的GND与主机的GND共地） ※数字电压表单元MR8990安装于单元1和2的情况下，主机逻辑无法使用 ※使用主机逻辑功能时（逻辑测量打开时）的限制事项 ·安装于单元1和2的单元的测量分辨率变为12bit ·安装于单元1和2的频率单元将会无法使用 |
|
最高采样速度 ※参考值 |
20 MS/s（所有通道同时）（使用模拟单元8966时） 外部采样（10 MS/s） |
| 存储容量 |
总计512 MW（不能增加） 256 MW/通道（模拟2通道时）~ 16 MW/通道（模拟32通道时） |
| 电源 |
AC 100 V~240 V, 50 Hz/60 Hz，DC 10 V~28 V（使用DC电源单元9784时） |
| 最大额定功率 |
130 VA（使用打印机单元U8351时：220 VA） |
| 外部接口 |
LAN，USB，外部控制端子 |
| 外部存储 | SD卡槽、内置硬盘（出厂时可选配1TB）、U盘 |
| 打印机 |
打印机单元U8351(出货前指定选件) 热敏打印，使用记录纸9231，记录速度50mm/s |
| 其他功能 |
触发功能，数值运算，波形运算，分区存储，光标测量，监测功能，位置显示（VIEW）,波形判断，波形发生 |
| 体积及重量 |
约351 W×261 H×140 D mm（不含突起物） 约365 W×307 H×160 D mm（含突起物） 约6.9kg（主机重量） 约7.4kg（安装打印机单元U8351时） |
| 附件 |
启动指南×1，使用注意事项×1，输入线标签×1，电源线×1，（安装打印机单元U8351时：记录纸9231×1，卷纸附件×1） |
MR8848 存储记录仪选件
出厂选件
订购时请指定选件，便于提前装入主机。
- DC电源单元 9784
工厂出货时指定，组装入主机背面，DC10〜28V供电 - 打印机单元 U8351
热敏打印，记录速度50 mm/s max. - 内部存储 U8334
1 TB, FAT32, 质保1年
功能追加选件
- 实时保存功能 MR9001CN
测量波形的同时，在存储记录仪内实时保存的功能（需激活许可证）
输入单元
不标配输出线，需要另外购买。
- 电荷单元 U8979
2通道，加速度波形 电荷输出型加速度传感器 内置前置放大器的加速度传感器 - 4通道模拟单元 U8978
4通道，测量瞬态波形带宽DC～2MHz - 3通道电流单元 U8977
3通道，测量电流带宽DC～2MHz - 4通道模拟单元 U8975
4通道，瞬态波形带宽DC～2MHz - 应变单元 U8969
2通道，测量加速度、负载、压力、位移应变式传感器放大器 - 高压单元 U8974
2通道，高电压输入Max. DC 1000 V, AC 700 Vrms 带宽DC～100 - 数字电压表单元 MR8990
测量微小电压 高精度±0.01%和6位半的超高分辨率500次/s采样 - 电流单元 8971
2通道，测量电流波形带宽DC～100kHz，连接专用电流传感器 - 频率单元 8970
2通道，测量脉冲和频率，带宽DC～100kHz - DC/RMS单元 8972
2通道，测量瞬态波形和有效值带宽DC～400kHz，有效值DC，带宽30～100kH - 高分辨率单元 8968
2通道，测量高分辨率带宽DC～100kHz - 温度单元 8967
2通道，测量温度热电偶输入 - 模拟单元 8966
2通道，瞬态波形带宽DC～5MHz - 逻辑单元 8973
16通道，逻辑信号最多4个逻辑端口
输出单元
不标配输出线，需要另外购买。
- 任意波形发生单元 U8793
2通道，FG功能10mHz〜100kHz，任意波形功能D/A更新2MHz，输出-10V〜15V - 脉冲发生单元 MR8791
8通道脉冲输出0.1Hz〜20kHz码型输出 - 波形发生单元 MR8790
4通道，DC输出±10V，正弦波输出1Hz〜20kHz
携带箱
- 携带箱 9783
硬箱型，可直接收纳主机
软件
- 波形处理软件 9335
适用于存储记录仪，数据转化·打印·波形显示 - LAN电缆 9642
直连以太网线， 附带交叉型转换器，5m长 - LAN通讯软件 9333
适用于存储记录仪用于LAN通讯数据采集·远程操作
存储媒介
- U盘Z4006
16 GB，采用长寿命、高可靠性的SLC型闪存 - SD卡 Z4003
8GB - SD存储卡2GB Z4001
用于保存测量数据
逻辑探头
- 逻辑探头 MR9321-01
绝缘4通道，用于检测AC/DC电压ON/OFF - 逻辑探头 9327
4通道 开/关探测电压/接触信号，允许响应脉冲宽度100nsec或以上，小型端子 - 逻辑探头 9320-01
4通道，检测电压/接触信号的ON/OFF，允许响应脉冲宽度500nsec或以上
记录纸
- 记录纸 9231
卷纸型9231 A4大小216mm × 30m ， 6卷set
输出线
- 连接线 L9795-02
对地最大额定电压：AC33 V rms或DC70 V，SMB端子—BNC端子，1.5m - 连接线 L9795-01
对地最大额定电压：AC33 V rms或DC70 V，SMB端子—鳄鱼夹，1.5m
输入线A
输入电压根据连接的输入单元的电压而定。
- 连接线 L9790 (细长型)
最大可输入600V，柔性线径φ4.1mm，线长1.8m，※前端夹具需另售 - 鳄鱼夹 L9790-01
安装于L9790前端，红黑一组，CAT III 300V, CAT II 600V - 接触针 9790-03
安装于L9790前端，红黑一组，CAT III 300V, CAT II 600V - 抓状夹 9790-02
安装于L9790前端时，电压限制为CAT II 300V，红黑
输入线B
输入电压根据连接的输入单元的电压而定。
- 抓状夹 L9243
安装于香蕉头线的前端，红黑套装，全长 185mm，CAT II 1000V - 连接线 L9197
最大可输入600V，直径φ5.0mm，线长1.8m，配可脱卸大型鳄鱼夹 - 连接线（低压用）L9198
最大可输入300V，直径φ5.0mm，线长1.7m，小型鳄鱼夹
输入线C
- 100:1 探头 9666
最大输入5 kV peak(1MHz以下)对地电压与输入单元相同 - 10:1 探头 9665
最大输入1 kV(500kHz以下)对地电压与输入单元相同
输入线D
对地电压参考我司产品参数范围。另外需要供电电源。
- 差分探头 P9000
专用于存储记录仪 波形监视输出专用(仅限P9000-01） 波形监视输出专用/交流有效值(仅限P9000-02） 最大输入电压：AC/DC 1kV 另外需要电源 - AC适配器 Z1008
AC 100〜240 V
输入线E
对地电压参考我司产品参数范围。另外需要供电电源。
- AC 适配器 9418-15
AC 100〜240 V - 差分探头 9322
专用于存储记录仪，最大输入DC 2kV，AC1kV，频率带宽10MHz
输入线F
用于香蕉头端口，输入电压根据连接的输入单元的电压而定。
- 抓状夹 L9243
安装于香蕉头线的前端，红黑套装，全长 185mm，CAT II 1000V - 连接线 L4940
香蕉插头-香蕉插头，1.5m，红黑各1 - 磁铁接合器 L4937
用于L4930/L4940前端，CAT III 1000 - 测试夹 L4936
用于L4930/L4940前端，CAT III 600 - 鳄鱼夹 L4935
用于L4930/L4940前端，CAT IV 600V, CAT III 1000V - 延长线 L4931
用于延长L4930/L4940，1.5m
输入线G
用于MR8990、输入电压根据连接的输入单元的电压而定。
- 测试线 L2200
线长70cm，前端可更换探针和鳄鱼夹，最大输入电压：CAT Ⅳ 600V，CAT Ⅲ 1000V
输入线H
用于U8979
- 连接线 9166
金属BNC-夹子，1.5m
其他输入线
- 连接线 L9217
线两端为绝缘BNC接口，1.6m - 变换转换器 9199
接收：香蕉端子，输出：BNC端子
温度传感器
- T热电偶 9811
使用温度范围−180〜200℃，容许差Class 2，全长5m,裸线直径φ0.32 mm，5根/套 - K热电偶 9810
使用温度范围−180〜200℃，容许差Class 2，全长5m裸线直径φ0.32 mm，5根/套
高精度电流测量
使用ME15W (12pin) 端子另外需要电源
- AC/DC电流探头 CT6831
频率带宽：DC〜100 kHz 额定测量电流：AC/DC 20A 可测导体直径：φ5 mm - AC/DC电流探头 CT6830
频率带宽：DC〜100 kHz 额定测量电流：AC/DC 2A 可测导体直径：φ5 mm - AC/DC电流探头 CT6846A
频率特性：DC〜100 kHz 额定电流：AC/DC 1000A 可测导体直径：φ50mm - AC/DC电流探头 CT6845A
频率特性：DC〜200 kHz 额定电流：AC/DC 500A 可测导体直径：φ50mm - AC/DC 电流探头 CT6844A
频率特性：DC〜500 kHz 额定电流：AC/DC 500A 可测导体直径：φ20mm - AC/DC 电流探头 CT6843A
频率特性：DC〜700 kHz 额定电流：AC/DC 200A 可测导体直径：φ20mm - AC/DC电流探头CT6841A
频率特性：DC〜2MHz 额定电流：AC/DC 20A 可测导体直径：φ20mm - AC/DC电流传感器CT6904A-2, CT6904A-3
带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 800A 可测导体直径：φ32mm - AC/DC电流传感器CT6904A, CT6904A-1
带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 500A 可测导体直径：φ32mm - AC/DC电流传感器CT6877A
带宽：DC〜1MHz 额定电流：AC/DC 2000A 可测导体直径：φ80mm - AC/DC电流传感器CT6876A
带宽：DC〜1.5MHz（CT6876A-1: DC〜1.2MHz） 额定电流：AC/DC 1000A 可测导体直径：φ36mm - AC/DC电流传感器CT6875A
带宽：DC〜2MHz（CT6875A-1: DC〜1.5MHz） 额定电流：AC/DC 500A 可测导体直径：φ36mm - AC/DC电流传感器 CT6873,CT6873-01
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 200A 可测导体直径：φ24mm - AC/DC电流传感器 CT6872,CT6872-01
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 50A 可测导体直径：φ24mm - 钳式传感器 9272-05
频率特性：1Hz〜100kHz (位相5Hz〜50kHz) 额定电流：AC 20A/200A 可测导体直径：φ46mm - AC/DC电流传感器 CT6863-05
频率特性：DC〜500kHz(位相〜300 kHz) 额定电流：AC/DC 200A 可测导体直径：φ24mm - AC/DC电流传感器 CT6862-05
频率特性：DC〜1MHz(位相〜300 kHz) 额定电流：AC/DC 50A 可测导体直径：φ24mm
电源（用于高精度电流测量）
- 传感器单元CT9557
单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出 - 传感器单元CT9556
单独使用电流传感器时的供电 1通道，波形/RMS输出 - 传感器单元CT9555
单独使用电流传感器时的供电 1通道，波形输出 - 连接线 L9217
线两端为绝缘BNC接口，1.6m
转换线
- 转换线 CT9900
将PL23(10pin)转换为ME15W(12pin)端子
通用电流测量
PL14端子型，需要转换线CT9920
- AC柔性电流钳 CT7040
带宽：10Hz〜50kHz (±3dB) 额定电流：AC 600A/6000A 可测导体直径：φ 254mm〜φ 100mm - AC/DC自动调零电流传感器 CT7742
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直径：φ55mm - AC/DC自动调零电流传感器 CT7736
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 600A 可测导体直径：φ33mm - AC/DC自动调零电流传感器 CT7731
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 100A 可测导体直径：φ33mm - AC/DC电流传感器 CT7642
频率带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直径：φ55mm - AC/DC电流传感器 CT7636
带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 600A 可测导体直径：φ33mm
带宽DC~10kHz (-3dB) 额定输入电流AC/DC 600A 输出电压1mV/A 钳口直径：33mm - AC/DC电流传感器 CT7631
带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 100A 可测导体直径：φ33mm
带宽DC~10kHz (-3dB) 额定输入电流AC/DC 100A 输出电压1mV/A 钳口直径：33mm - 转换线 CT9920
将输出端子(PL14)的电流传感器连接到(ME15)端子PW3390等时需要
高灵敏度·宽频带电流测量
使用时，另外需要电源
- 电流探头 CT6711
带宽：DC〜120MHz 最大输入30Arms，3档量程 可测导体直径：φ33mm - 电流探头 CT6710
带宽：DC〜50MHz 最大输入30Arms，3档量程 可测导体直径：φ5mm - 电流探头 CT6701
带宽：DC〜120MHz 最大输入5Arms 可测导体直径：φ5mm - 电流探头 CT6700
带宽：DC〜50MHz 最大输入5Arms 可测导体直径：φ5mm - 钳式电流探头3273-50
带宽：DC〜50MHz 最大输流30Arms 可测导体直径：φ5mm
最大值30A 0.1V/A输出 钳口直径5mm - 钳式电流探头3276
带宽：DC〜100MHz 最大输入30Arms 可测导体直径：φ5mm
最大值30A 0.1V/A输出 钳口直径5mm - 钳式电流探头3275
带宽：DC〜2MHz 最大输入500Arms 可测导体直径：φ20mm
最大值500A 0.01V/A输出 钳口直径20mm - 钳式电流探头3274
带宽：DC〜10MHz 最大输入150Arms 可测导体直径：φ20mm
最大值150A 0.01V/A输出 钳口直径20mm
电源（用于高灵敏度·宽频带电流测量）
- 电源 3269
给最多2个CT6710系列传感器供电；给最多4个CT6700，3270系列传感器供电
电源 用于3273-50、3274、3275、3276 - 电源 3272
给单个CT6700，3270系列传感器供电
电源 用于3273-50、3274、3275、3276
泄漏电流测量
- AC泄漏电流钳形表CM4003(带输出・外部电源功能)
从AC泄漏电流0.060 mA(分辨率1μA)）到负载电流（200.0 A）都能对应 间歇泄露电流可视化（需搭载选件无线适配器Z3210） 带波形/RMS输出功能，外部电源功能 适用于Z3210 - AC适配器 Z1013
AC 100 V〜240 V
