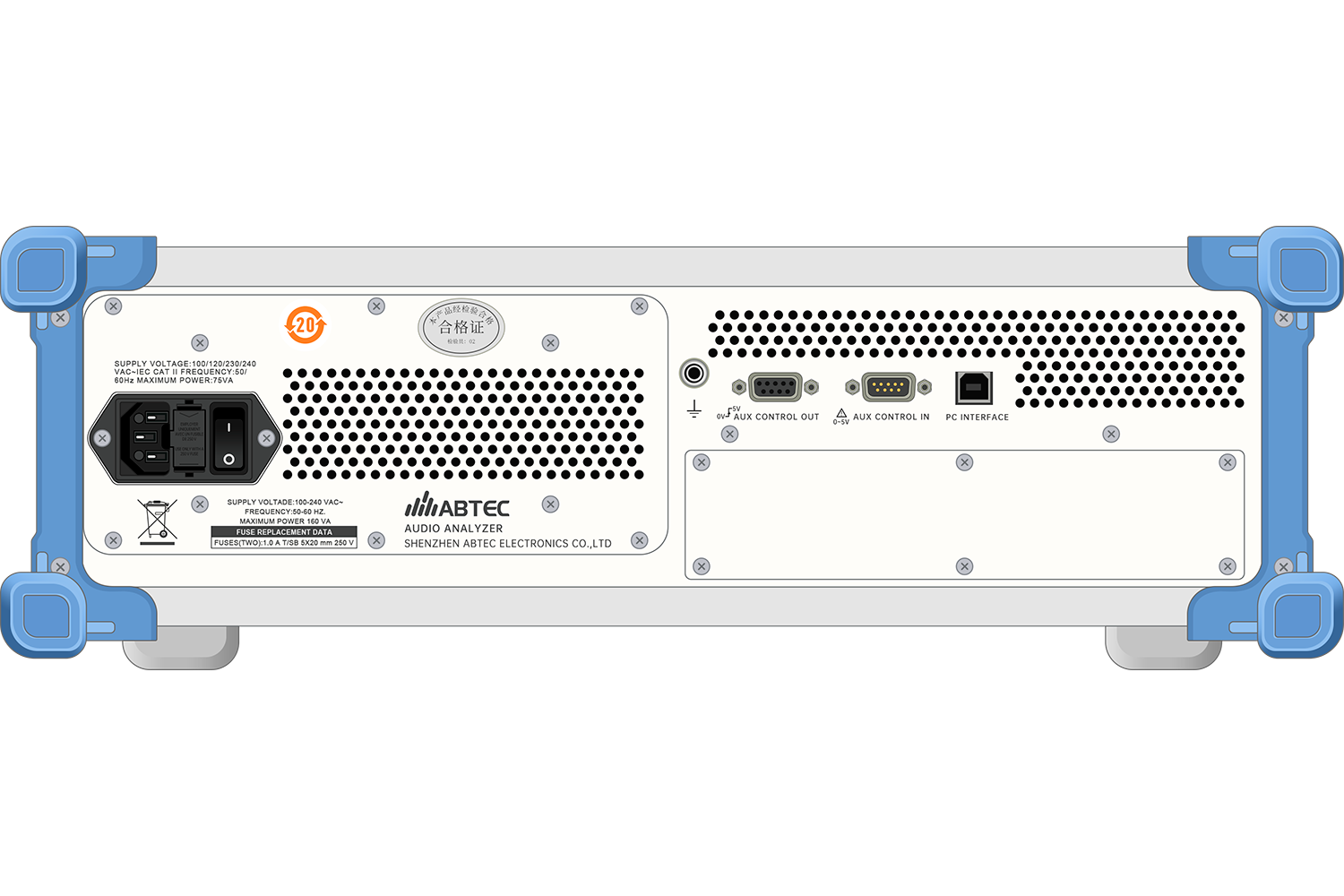

爱普泰科 A9 音频分析仪

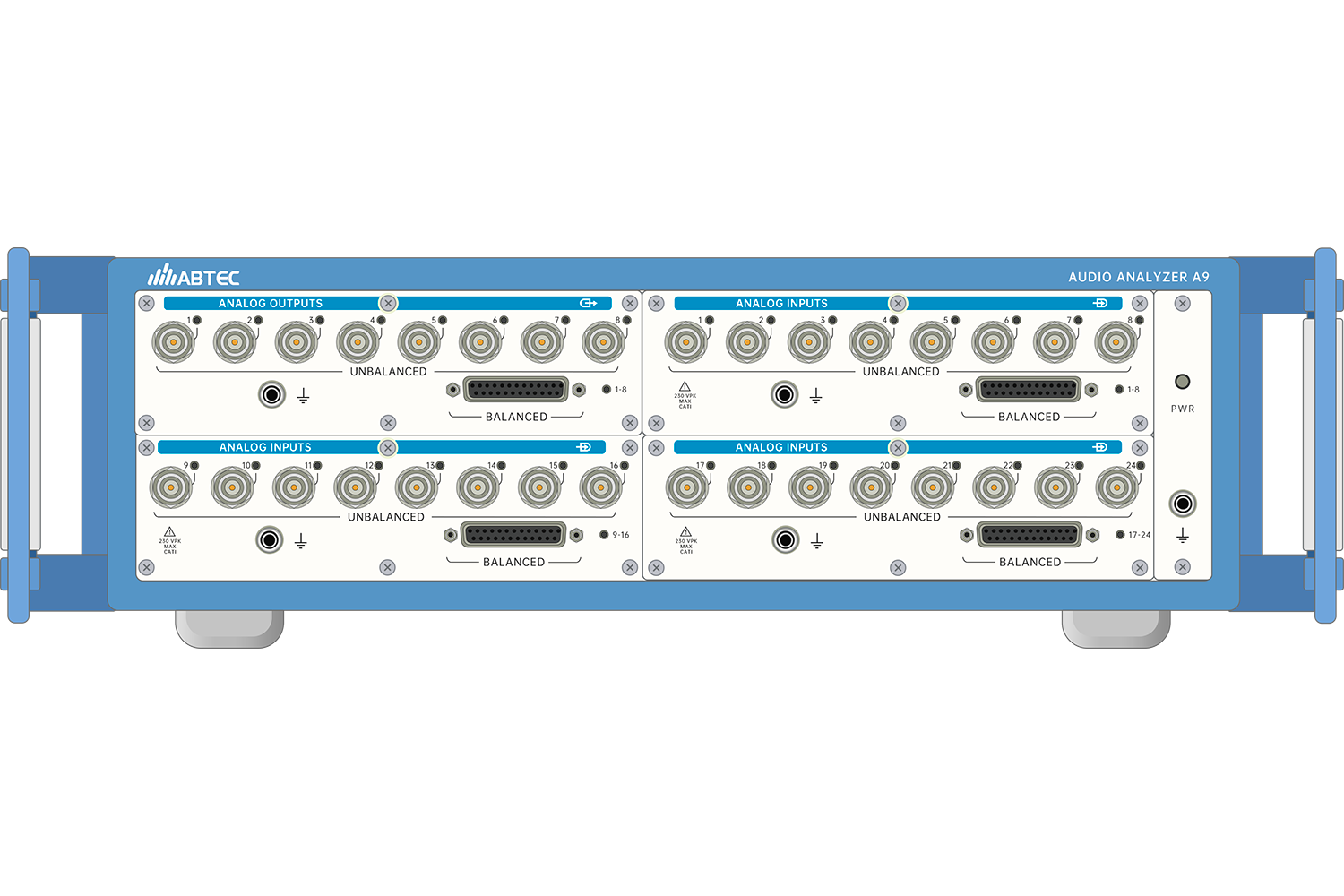

A9是一款真正的多通道音频分析仪，具有模拟8通道输出/16通道输入。其接口类型与通道数满足广泛的音频测试要求，并支持BT /I2S /HDMI /PDM/ADIO/AMC/A2B等接口扩展，是多通道音频产品的理想测试设备。

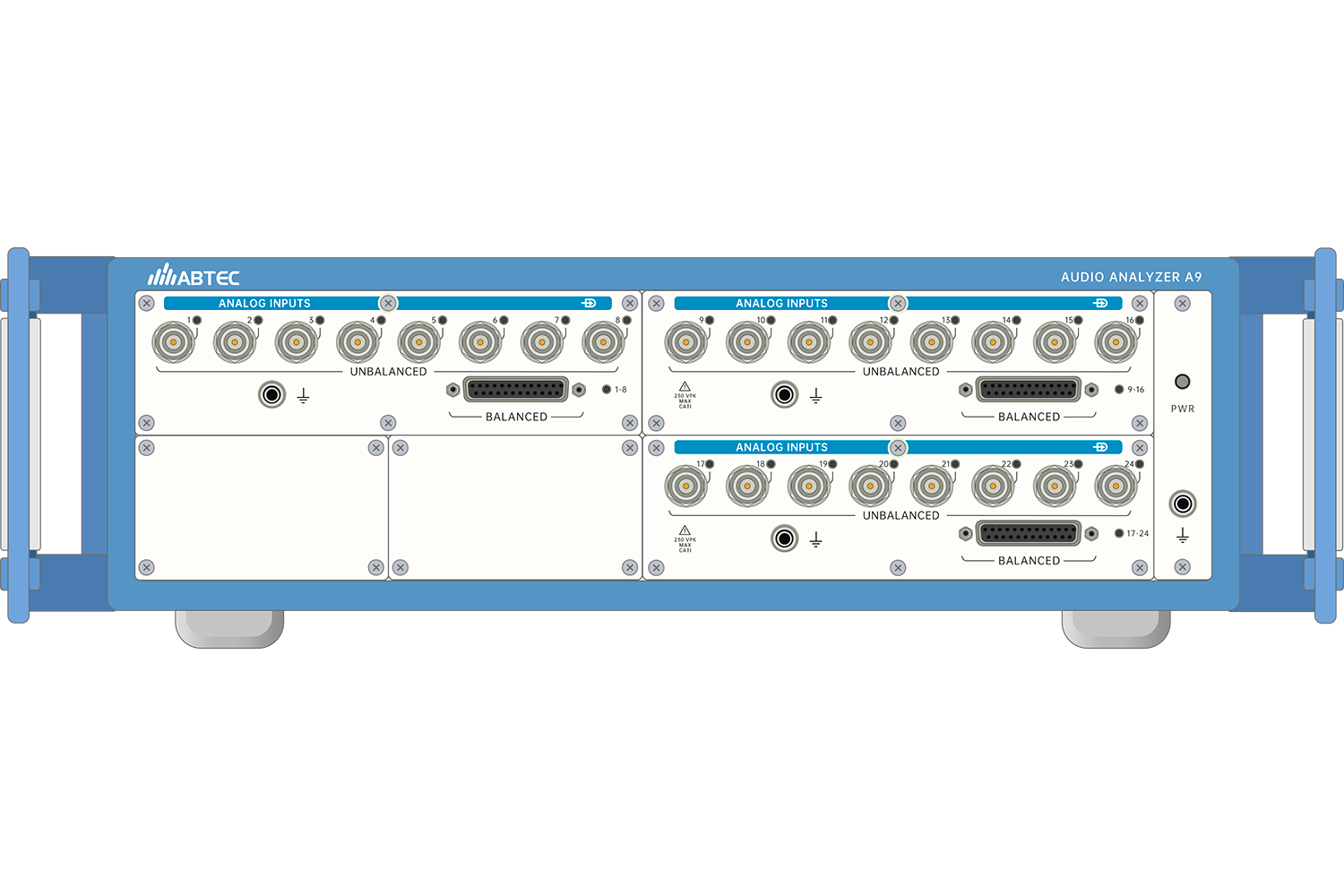

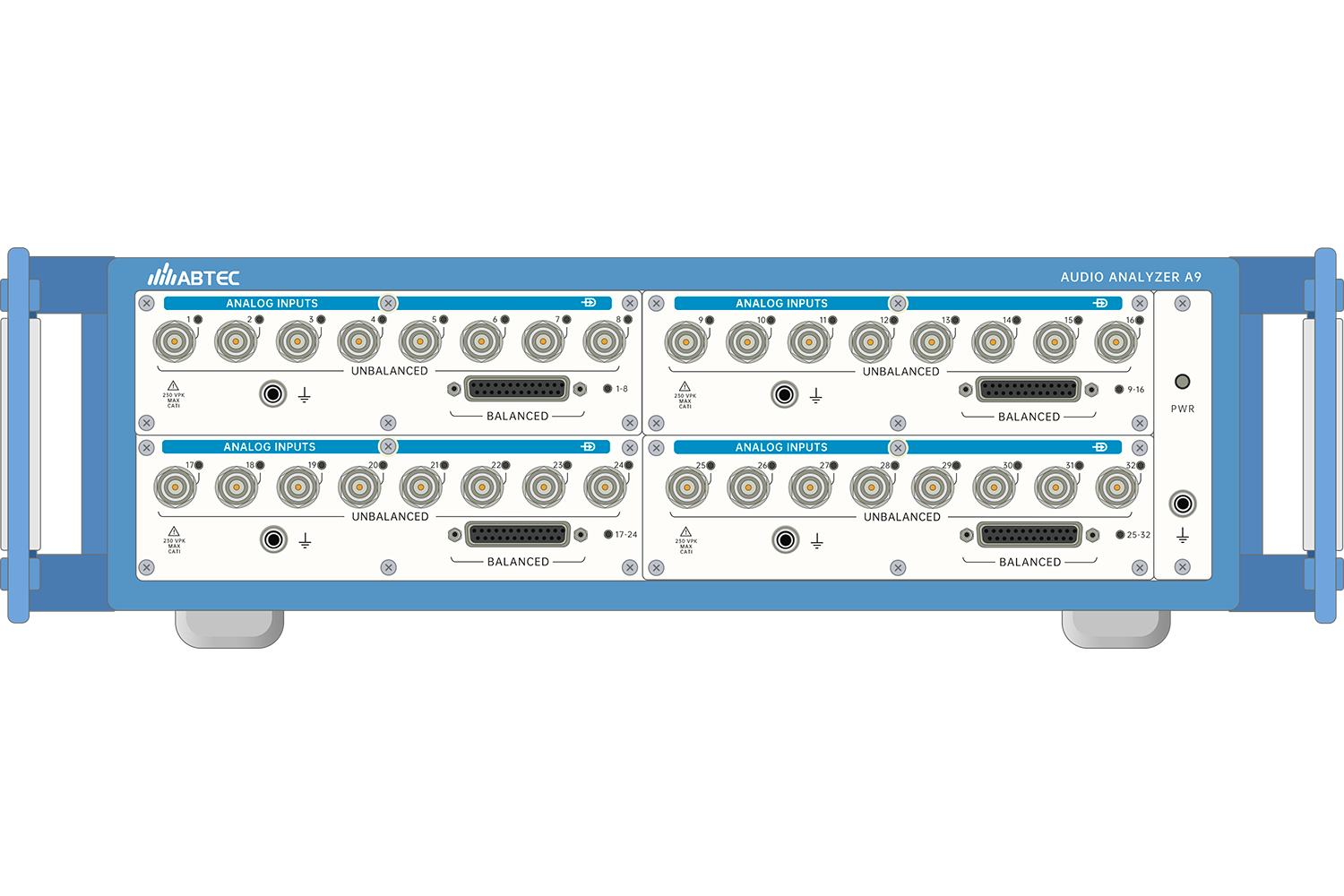

此外，将A9的模拟与数字接口模块重新组合，可以得到更多的型号配置，如A9-01/02/03/04等，不同型号支持不同的模拟输入通道数，最高32通道，满足当前高通道数产品的测试需求，如汽车功放、专业音频功放等。

关键特性：

• 多通道模拟配置，满足当前多通道产品测试要求
• 支持多通道音频同时测试
• 支持同时多种输入类型，即可同时测量模拟和数字信号
• 性能完全对标AP公司APx586B音频分析仪
• 标配支持SPDIF/TOSLINK/AES/EBU数字接口（A9/A9-03）
• 支持BT/HDMI/I2S/PDM/ADIO/AMC/A2B等数字接口扩展（A9）
• 免代码的自动化以及全面的API接口
• 完整强大的电声测试功能
• 通用软件平台，测试和结果易分享

型号配置表

A9音频分析仪技术指标

• 系统性能

残余THD+N（20kHz BW）：-103dB

• 信号源指标

正弦信号频率范围：5Hz to 80.1kHz
频率精度：3ppm
IMD测试信号：SMPTE,MOD,DFD
最大输出幅度（平衡）：14.4 Vrms
幅度精度（1kHz）：±0.05dB
幅度平坦度（20Hz-20kHz）：±0.008dB
模拟输出配置方式：平衡&非平衡
最大数字输出采样率：216 kHz
采样精度：3ppm
位数：8-24bit
Dolby/dts 信号源：Yes（预编码文件）

• 分析仪指标

最大额定输入电压：160Vpk
最大带宽：90kHz
IMD测试功能：SMPTE,MOD,DFD
幅度精度（1kHz）：±0.05dB
幅度平坦度（20Hz-20kHz）：±0.008dB
残留输入噪音（20kHz BW）：1.3uV
独立谐波分析：d2–d10
最大FFT转换长度：1.0M points
DC 电压测试

• 通用指标

尺寸(宽x深x高)：480mm*522mm*153mm
重量：9.5kg±0.5kg
工作电压(AC)：220V,50Hz/100V-240V,50Hz-60Hz

A9音频分析仪选件

AB-BT-DUO选件
BT-DUO选件是一个经过完全修订、升级的蓝牙硬件模块，具有专用的源和接收器、新的蓝牙芯片和更新固件、更高的RF功率与改进的屏蔽特性。并能提供一系列新的音频编解码器来满足当前蓝牙产品的多样性。支持配置文件中的新操作功能，以及更快的蓝牙连接，使工程师能够快速准确地实现蓝牙产品测试，掌握其设备性能。

AB-DSIO选件
DSIO选件为音频分析仪增加了多通道数字串行接口，为芯片级接口提供直接连接，在电路板的设计研发中起着决定性作用，其使用简单，测试结果准确，可广泛应用于各类数字设备的音频质量测试。

AB-HDMI2+eARC选件
HDMI2+eARC模块允许工程师在消费类音频设备上测量HDMI音频质量和音频格式兼容性，例如环绕声接收器、机顶盒、流媒体播放器、电视、回音壁、蓝光光盘播放器以及智能手机和平板电脑。为源设备和宿设备提供连接，并为辅助视频输入和监视器输出提供额外的HDMI连接。支持ARC和eARC，增加了在支持它们的接收器、电视和流媒体硬件上测试ARC和eARC音频质量和连接的能力。

AB-PDM选件
PDM(脉冲密度调制)是一种应用在MEMS(微机电系统)数字麦克风中的1比特，高时钟频率的数据流，广泛用于智能手机的设计。配置了AB-PDM模块的音频分析仪可与任何具有PDM输入或输出的设备直接连接，以实现移动性较强的电信业所需的全面音频测试。

AB-PDM16选件
PDM16作为Ax系列音频分析仪的可选输入模块，由安装在分析仪中的输入模块、远程接口盒和延长电缆组成，可提供高达16通道的采样精确的通道间相位信息，这是创建MEMS麦克风阵列的关键数据。PDM16利用基于公共时钟的同步采样，从而确保通道之间的相位关系清晰可见。

AB-ADIO选件
高级数字接口模块AB-ADIO在XLR端口上提供AES3、AES/EBU平衡数字输入输出接口，在BNC端口上提供非平衡SPDIF数字输入输出接口，在TOSLINK上提供光纤数字输入输出接口。除此之外，ADIO模块可以产生高级的接口损害信号，通过AES/SPDIF/TOSLINK对设备进行复杂的测试。它还包括高级主时钟模块AMC，用来处理输入输出时钟信号并与外部设备同步，同时也能为支持抖动的接口模块(ADIO, DSIO和HDMI等)产生并测试抖动信号。

AB-AMC选件
高级主时钟模块AB-AMC，用来处理输入和输出时钟信号从而使音频分析仪与外部设备同步，同时为安装了ADIO、DSIO、PDM或HDMI模块的音频分析仪产生和分析抖动信号。

AB-A2B选件
AB-A2B接口模块是基于A2B汽车音频总线技术开发的一组音频接口，专为满足当前汽车电子与消费电子音频行业制造商的测试测量需求而设计。该模块具有灵活的A2B网络配置与接口功能，是相关音频行业设计者和制造商不可或缺的工具。 AB-A2B接口具有独立的Master与Salve，可提供与待测品的直接连接，同时还为辅助测试提供一个额外的电源输入接口。该接口结合功能强大的音频测试软件ATC，可实现A2B系统和组件的闭环多通道音频测试，如汽车车机、汽车功放、汽车麦克风及其他相关的消费类产品。

AX-PESQ/POLQA2选件
感知音频测量广泛应用于智能手机，VoIP 网络和设备测试，衡量人们如何感知声音品质。感知声音品质测试是特別有用于宽频或位元速率有限的设备，使用标准的正弦波测试频响/失真等参数不能有效地测试和比较不同设备性能，只有用感知和电气音频测试组合才可以完全说明这些设备的性能。

AX-STIPA选件
AX-STIPA是一种使用STIPA方法进行语音传送指数(STI)测试的插件。
